制作蒸汽小火车和蒸汽机模型气缸的常用方法

2017-7-8 23:45| 发布者: admin| 查看: 7| 评论: 0|原作者: Chao

摘要: 【技术文章】一种简单的蒸汽机车模型或蒸汽机模型的蒸汽气缸制作

做蒸汽气缸模型有很多的方法，这里给出的方法只是比较简单基础的一种办法，就是一种组会形式的方法，实现气缸的基本功能。本文主要论述这种结构的气缸的制作和注意事项。

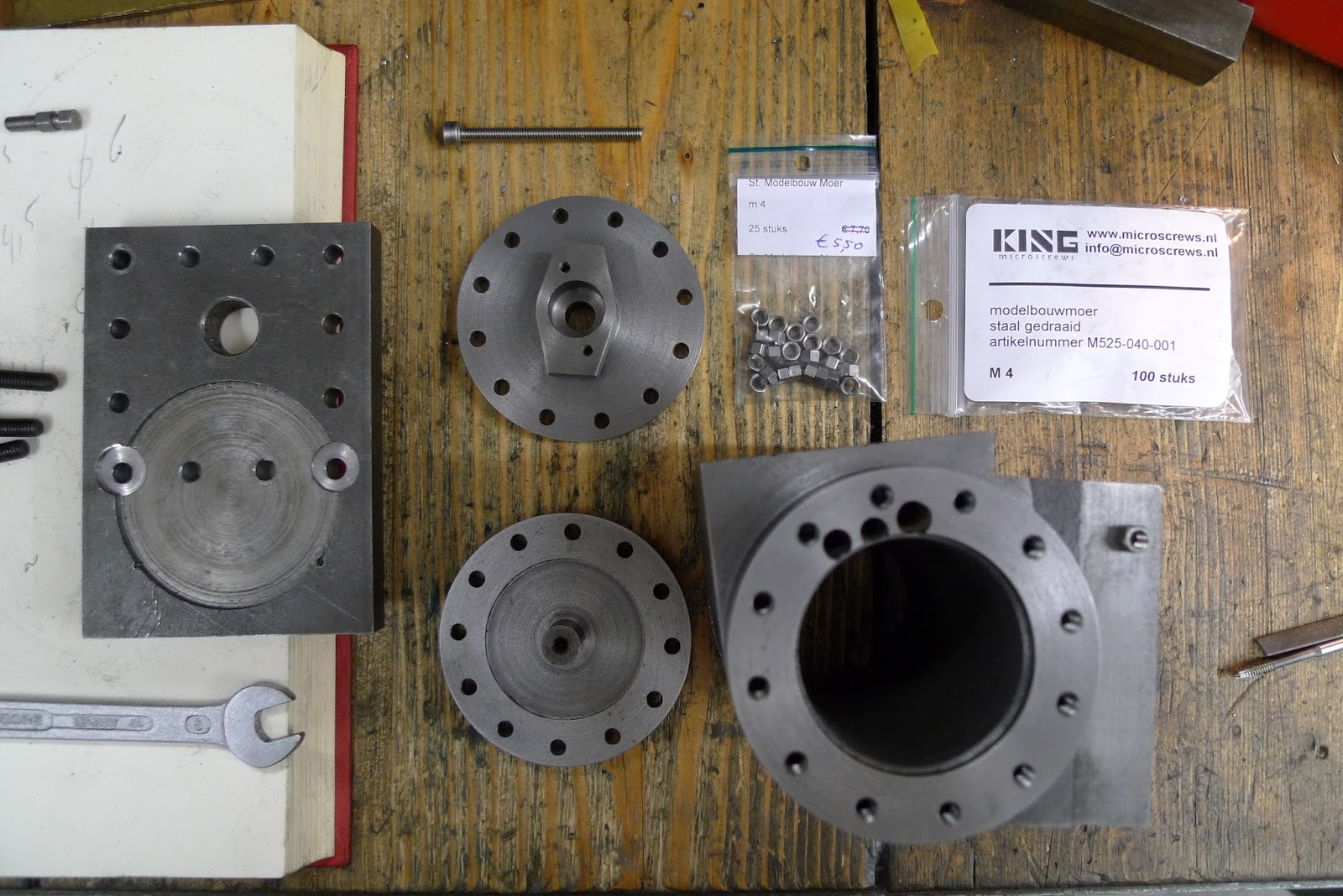

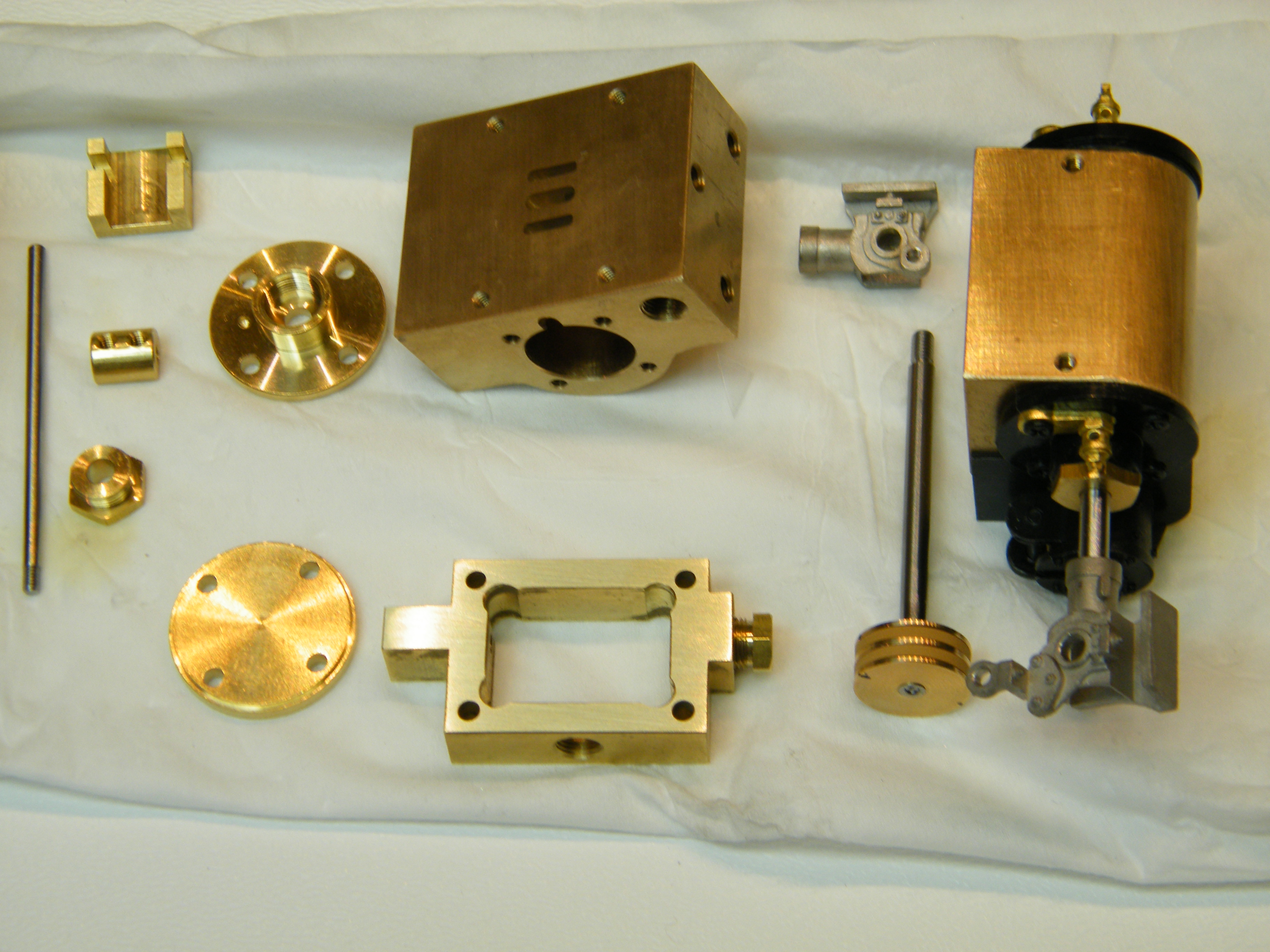

这种气缸的制作一般分成几个零件组合出来。

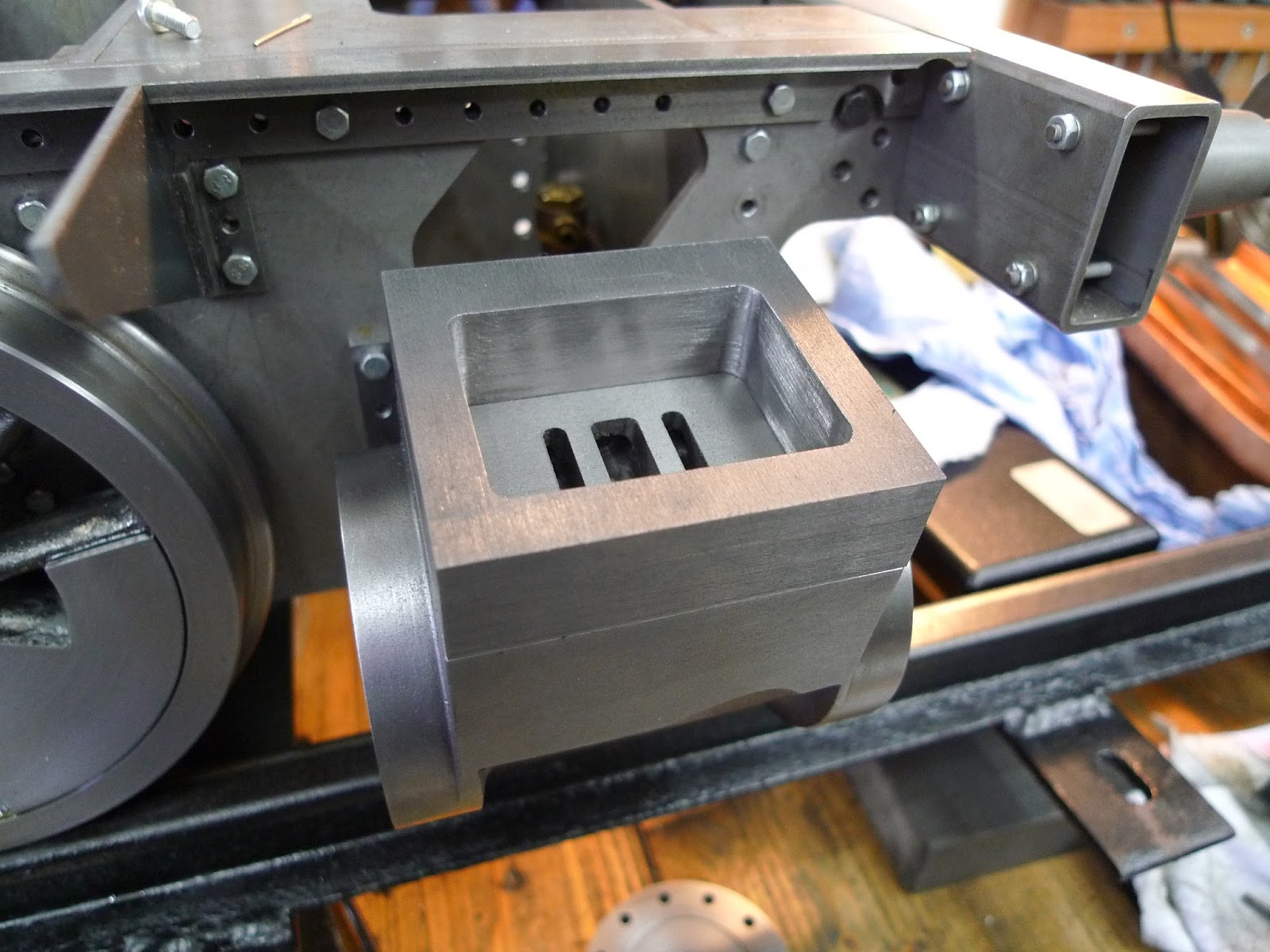

蒸汽小火车模型论坛--气缸 (41).jpg

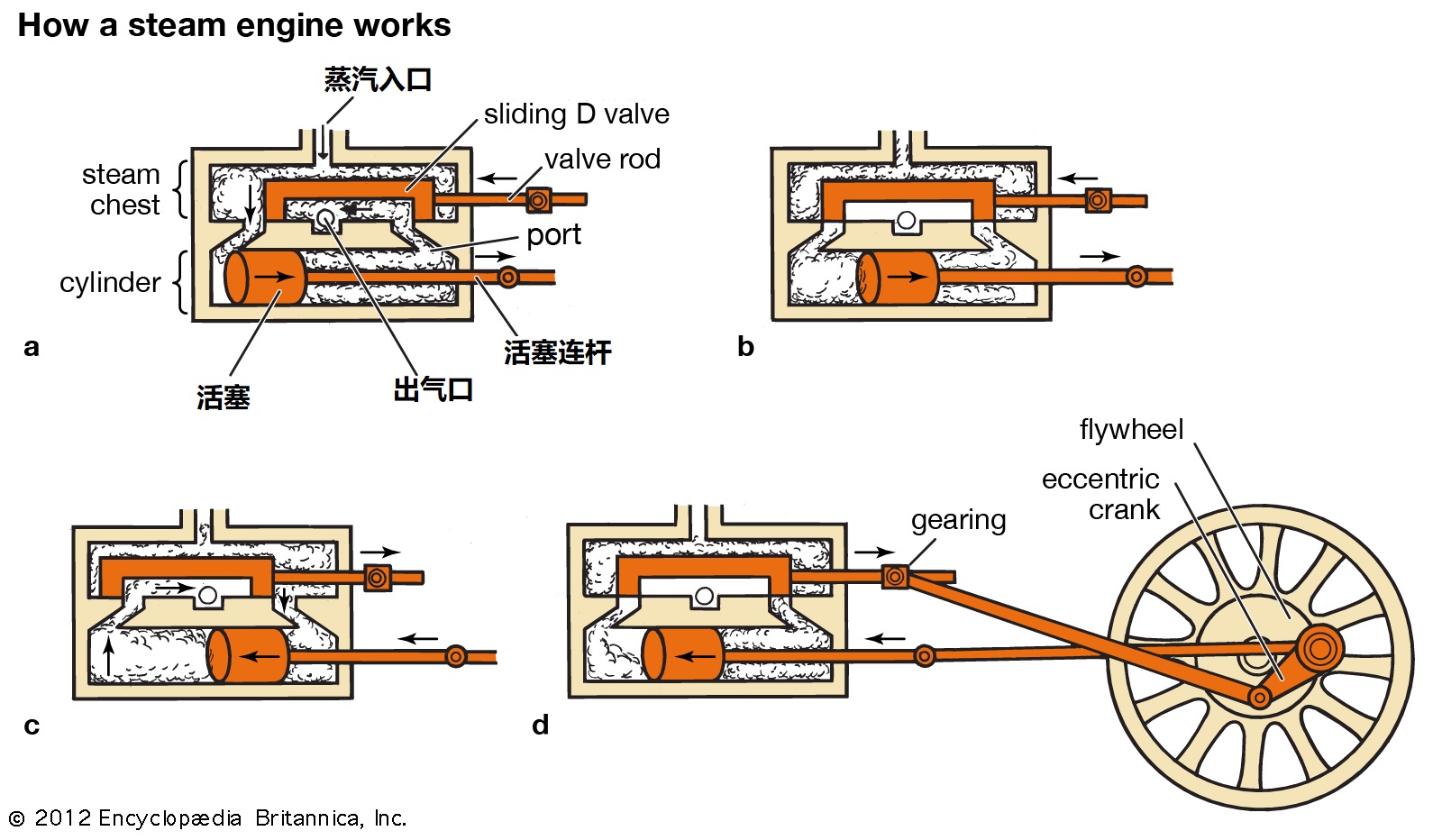

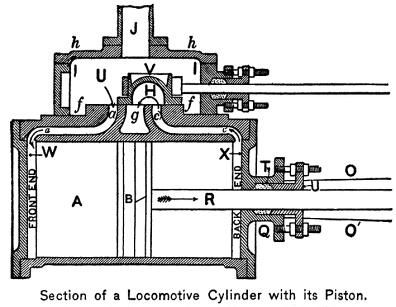

蒸汽气缸是整个蒸汽机车的心脏，将高压水蒸气的能量转换为机械能，其基本过程是个做功循环：

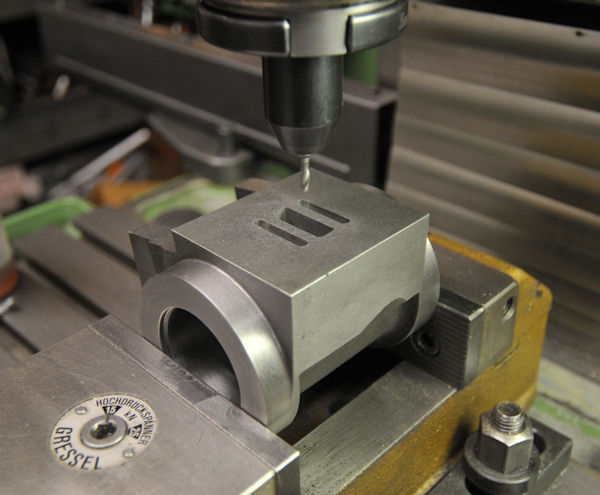

蒸汽小火车模型论坛--气缸 (33).jpg

首先在选材上，气缸要求必须要耐腐蚀（防生水锈），此外要求有较高的耐磨性要求。如果选用不锈钢，在生锈这个方面还是要注意的，一定要保证所选的不锈钢真的不起锈；如果制作者不能保证这一点，还是选用铜合金更靠谱。

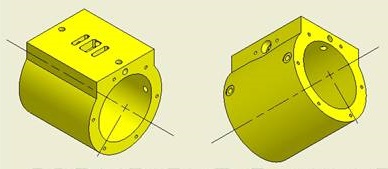

此外就是如何加工出基本形状。

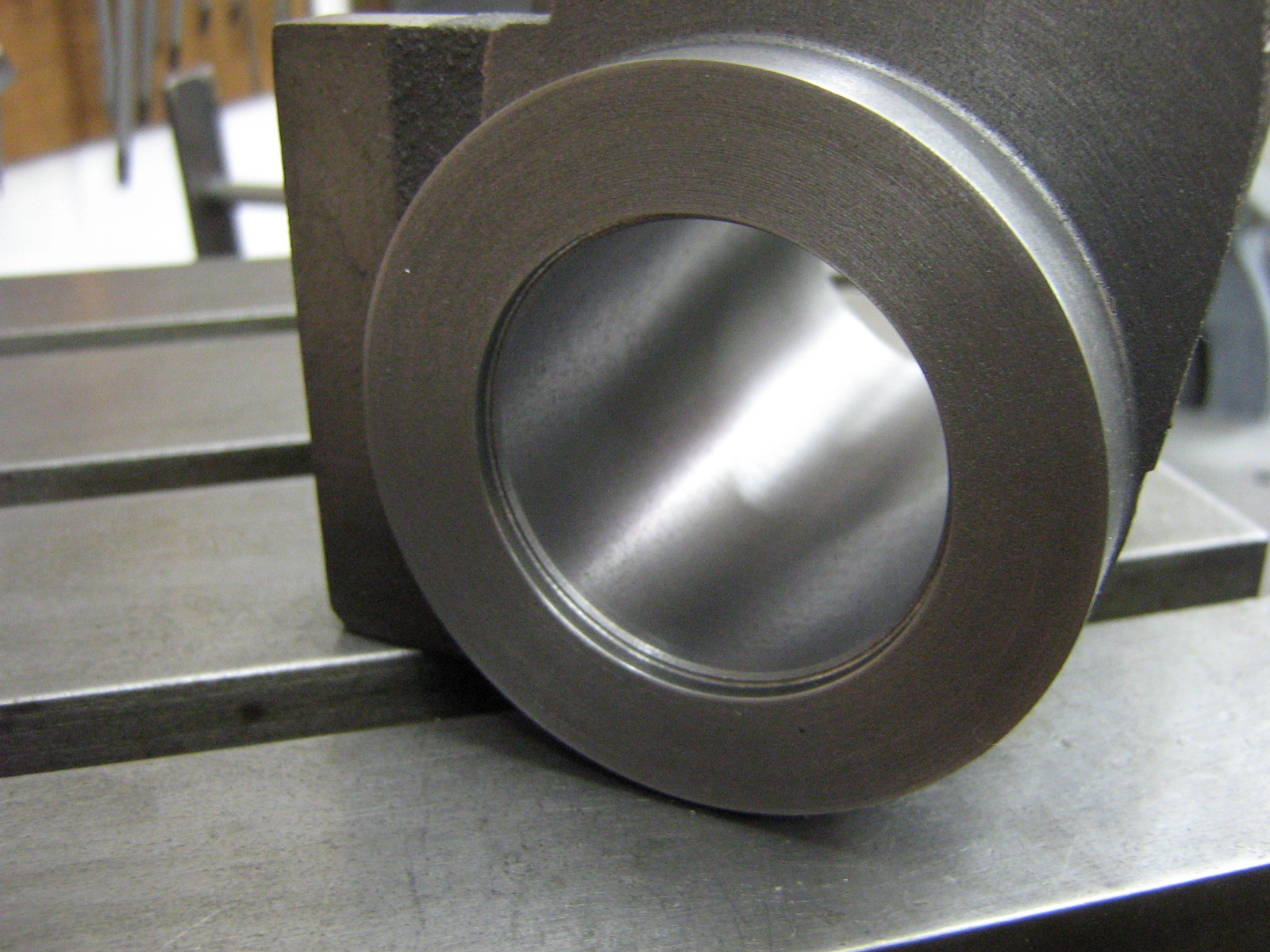

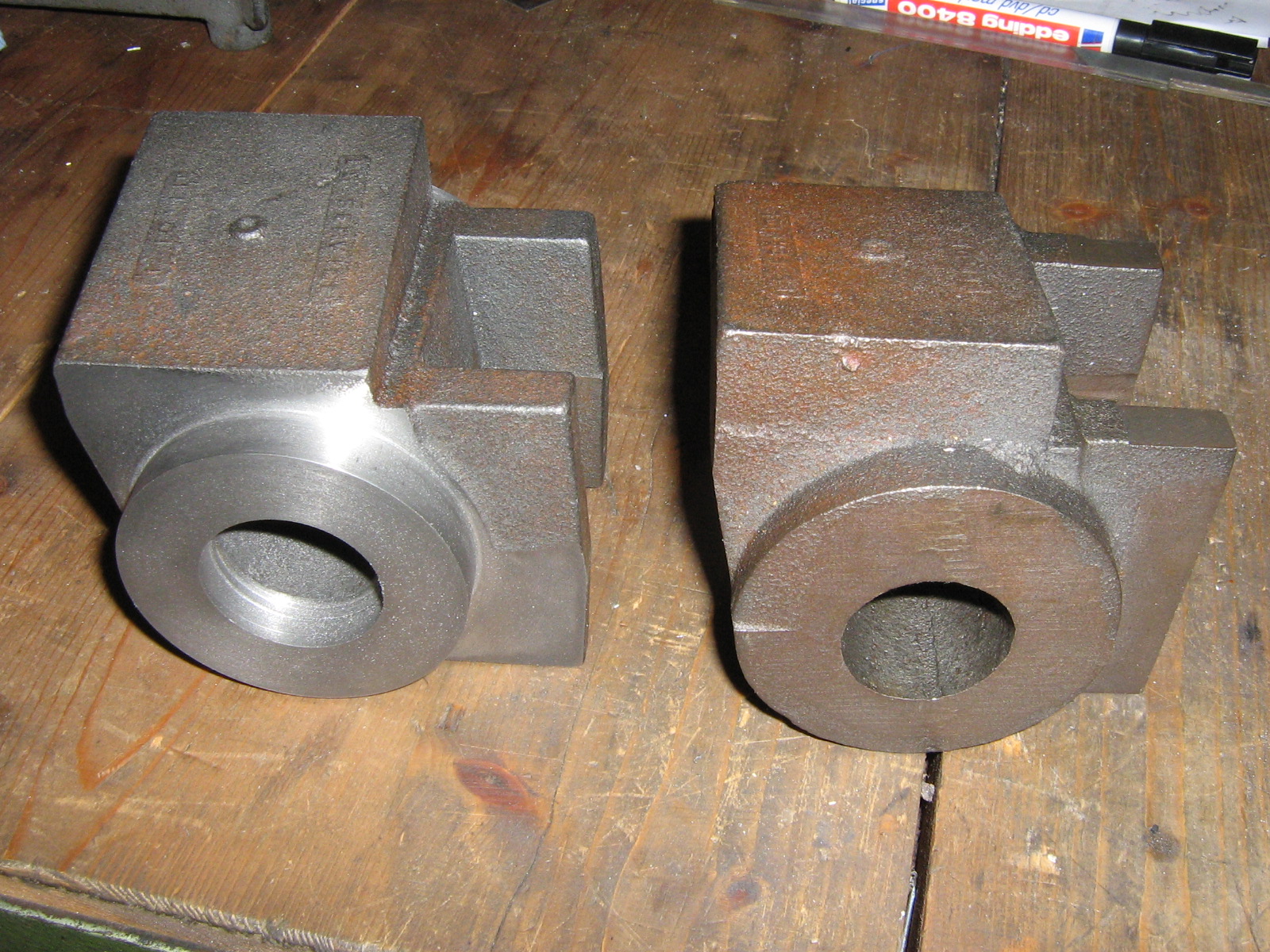

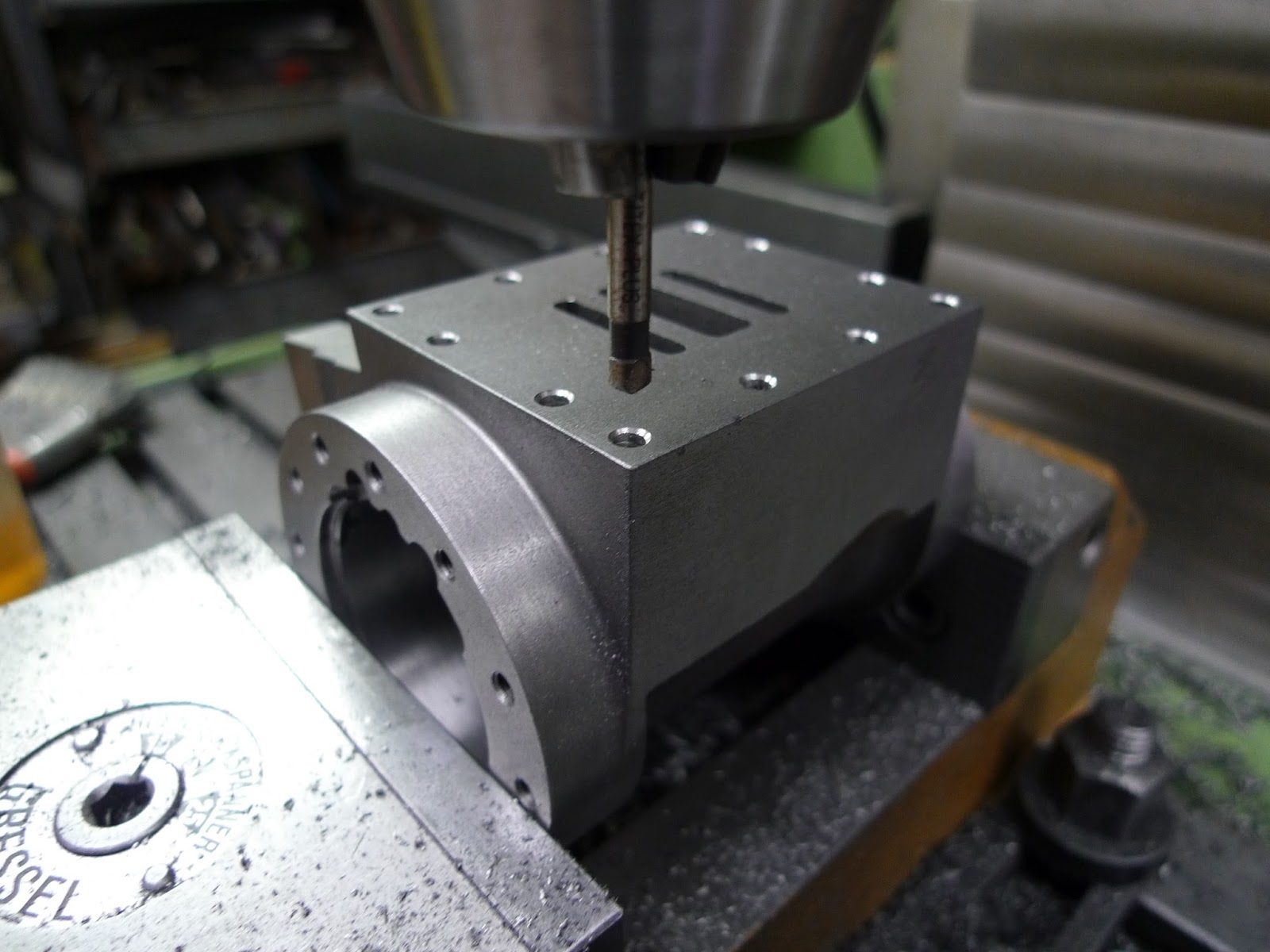

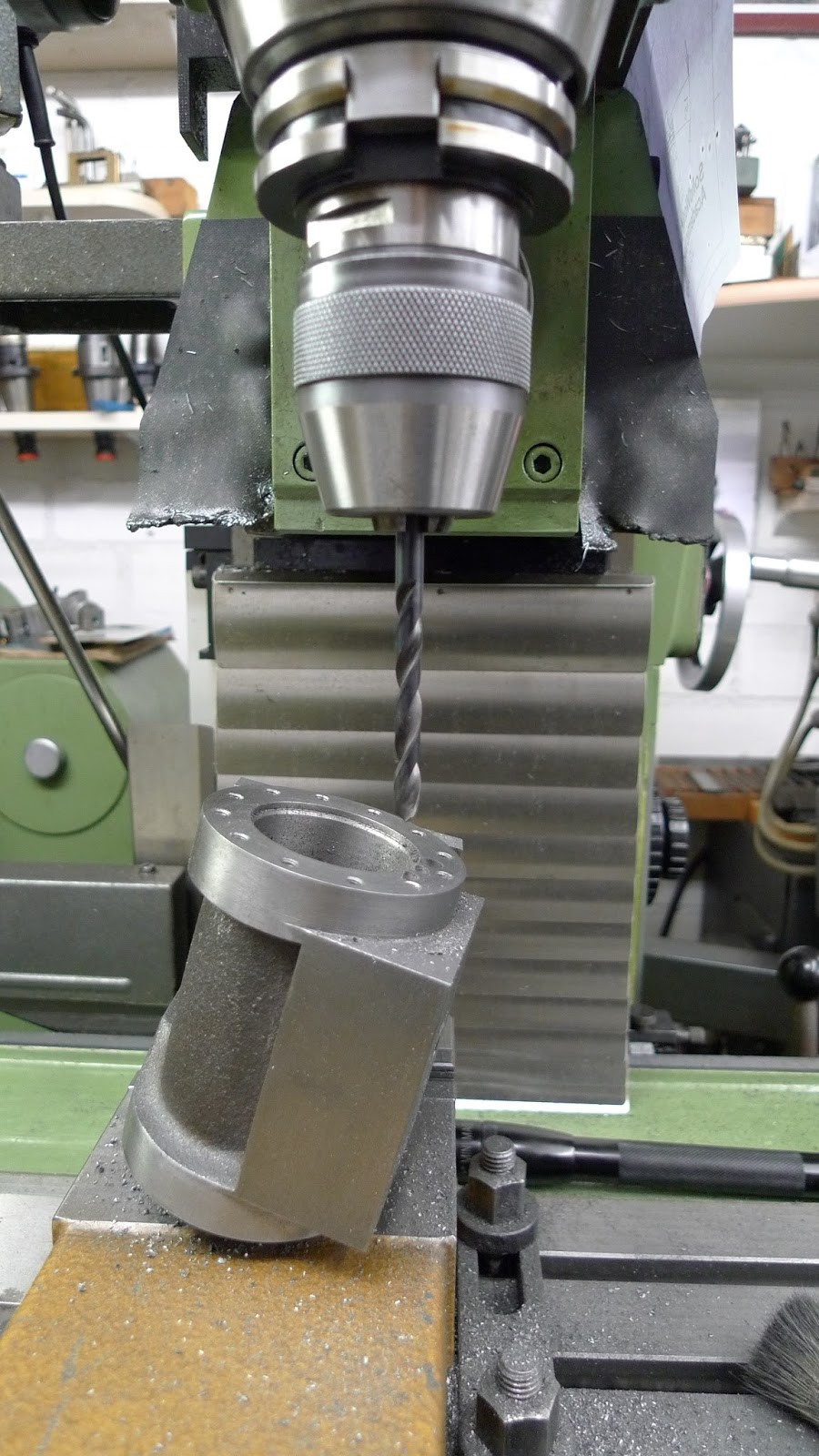

对于尺寸大一些的气缸，当然铸造出最基本的形状是最佳选择，关于铸造的比较可行的方法，以后再作说明。
蒸汽小火车模型论坛--气缸 (5).JPG

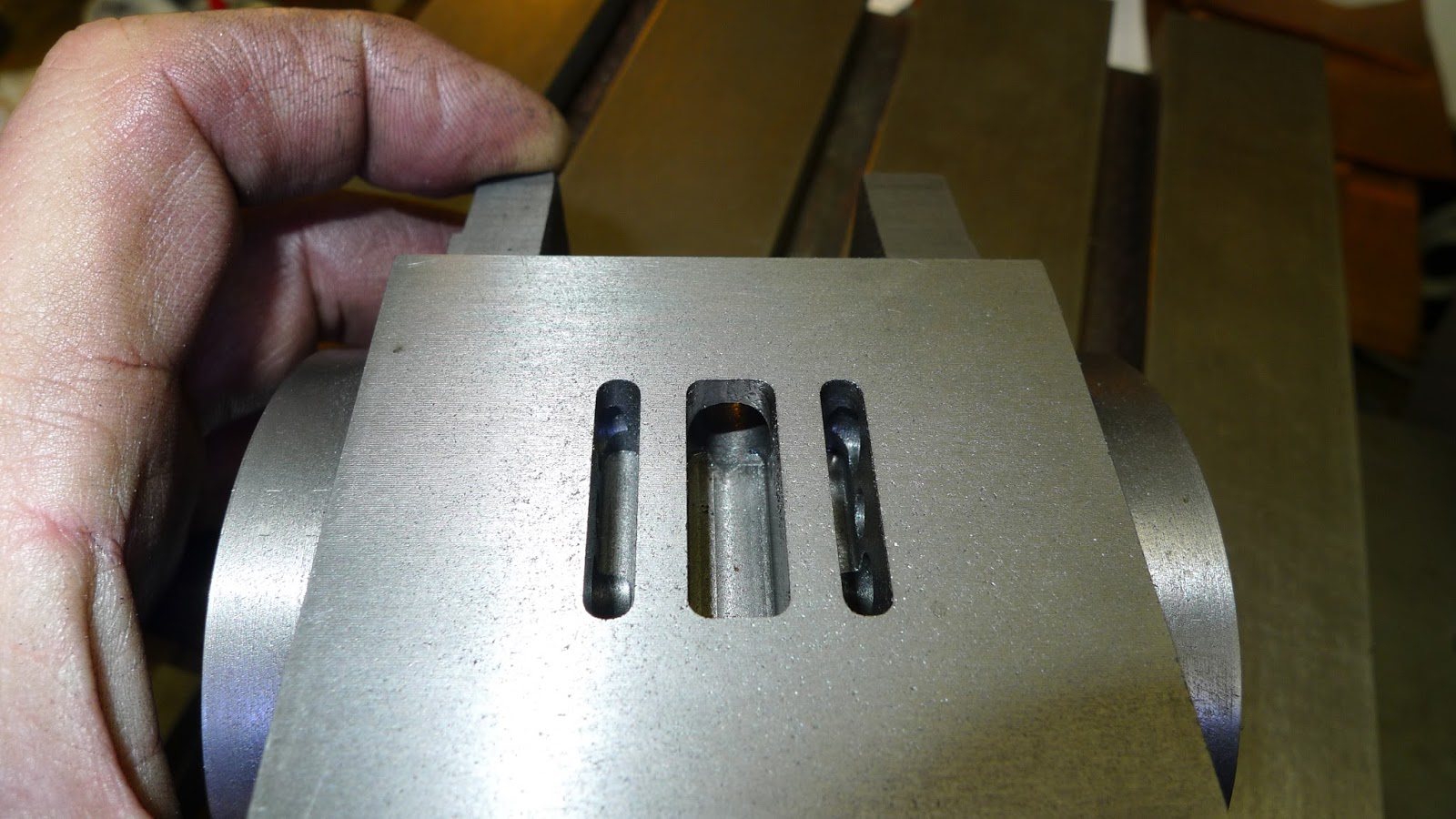

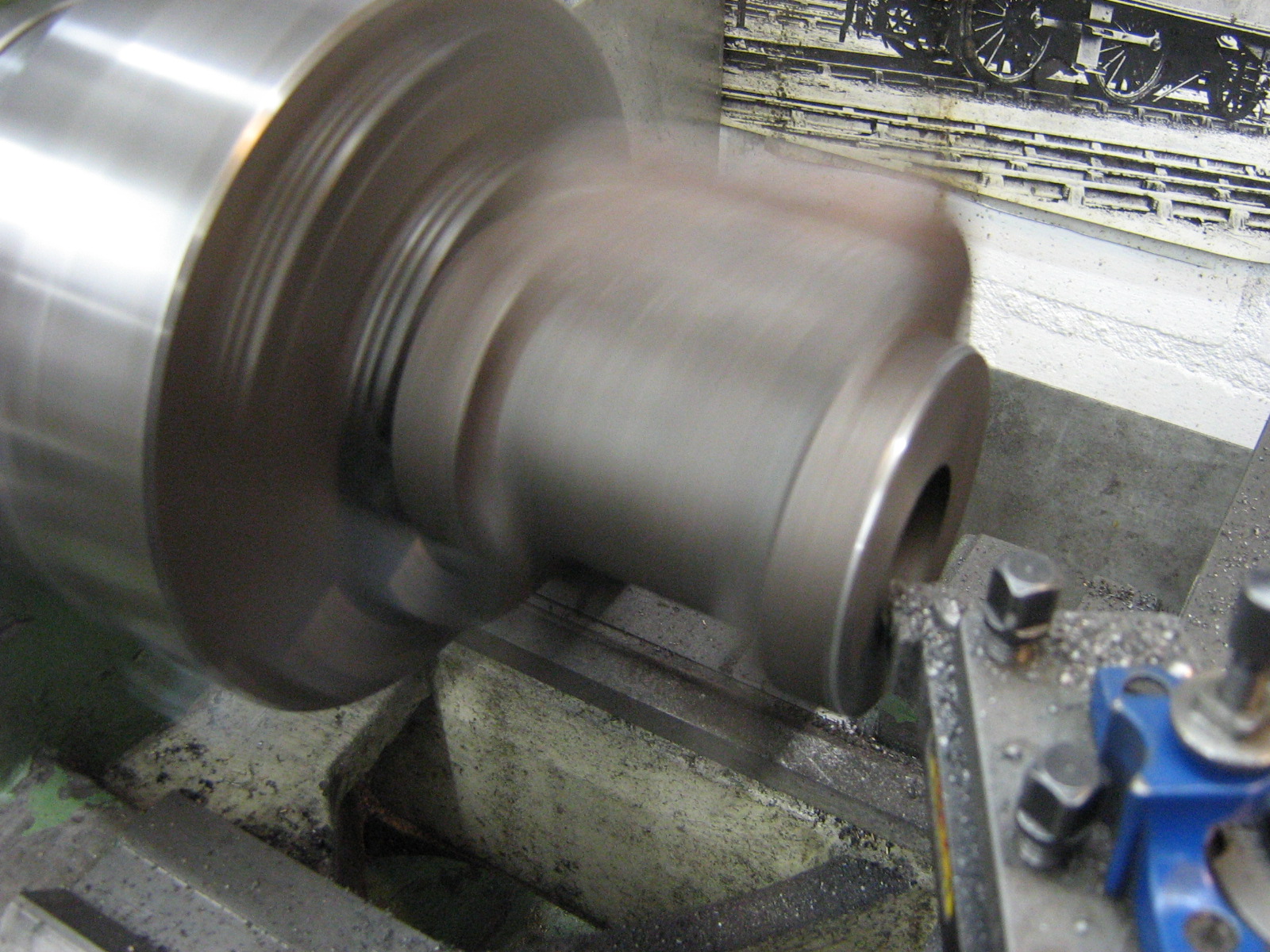

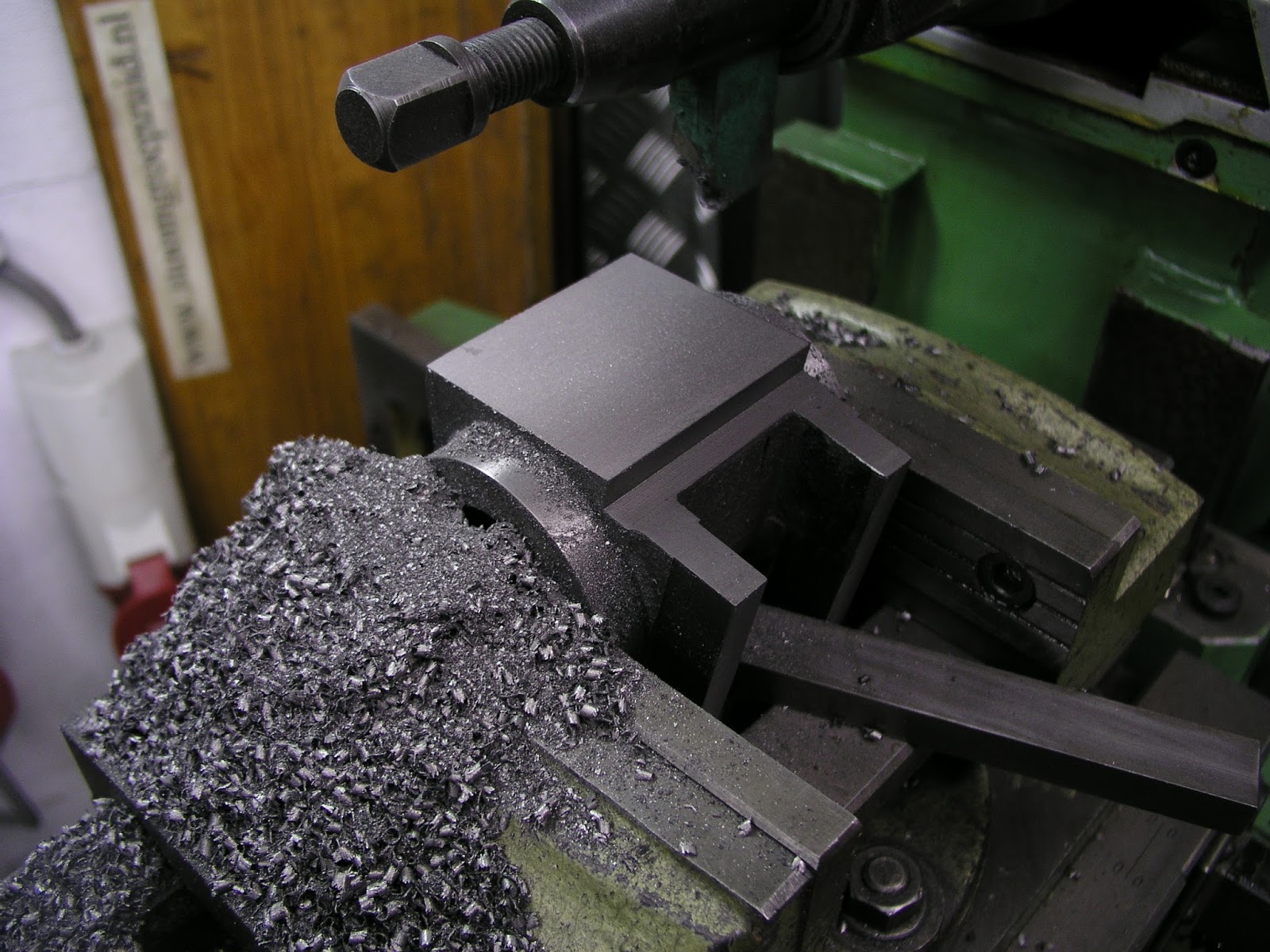

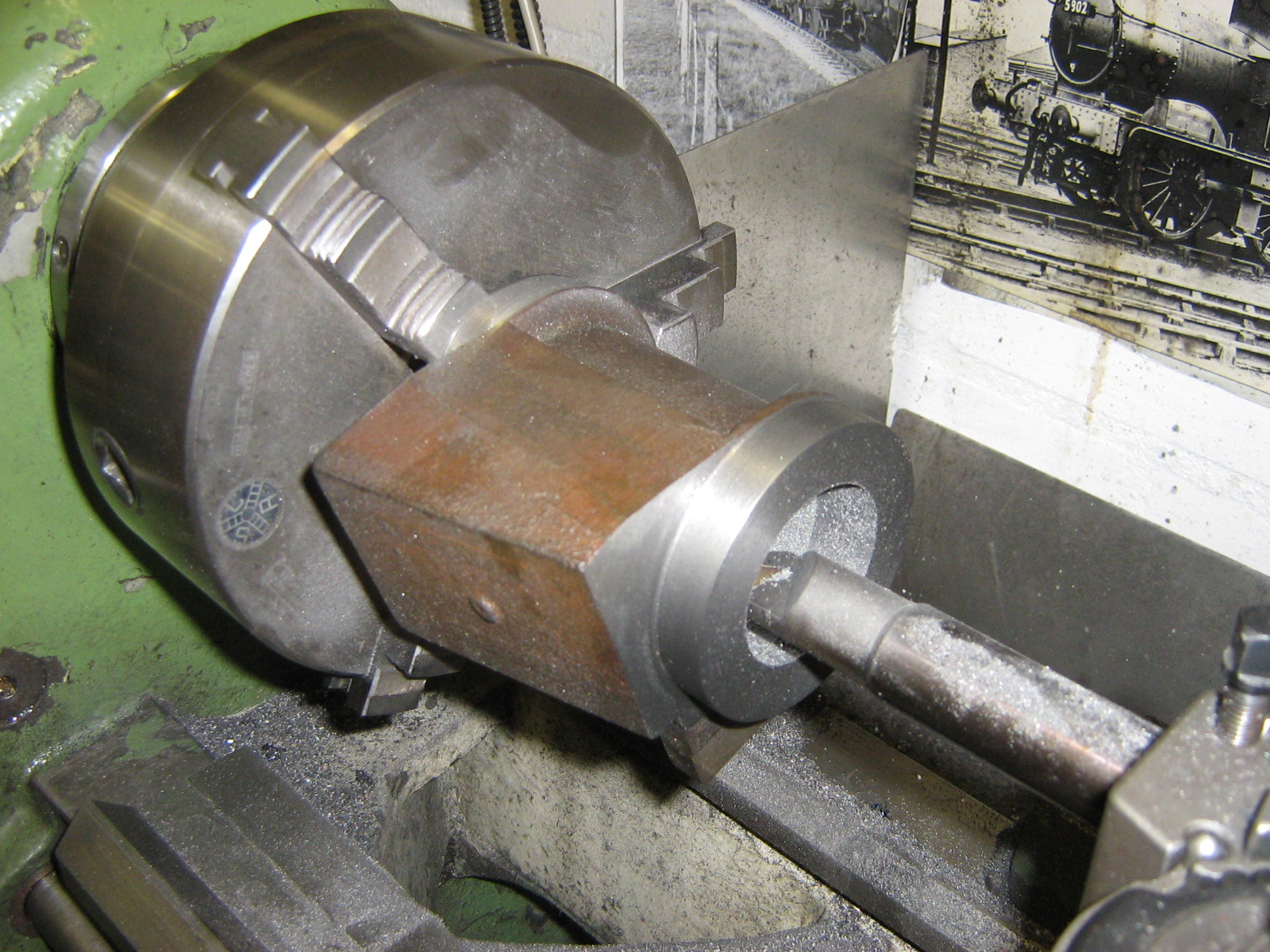

除了铸造之外，对柱状材料的线切割加工一样能够做出一般尺寸的气缸模型。对于小尺寸的气缸模型（比如89mm轨距蒸汽机车模型常用的气缸）如果选用黄铜等比较容易切削的材料，可以采用车床固定圆柱形材料后（不要旋转零件），横线拖动车刀来一点点削出气缸的基本外形来（可能还需要锉刀修一修），然后再在中间打孔。

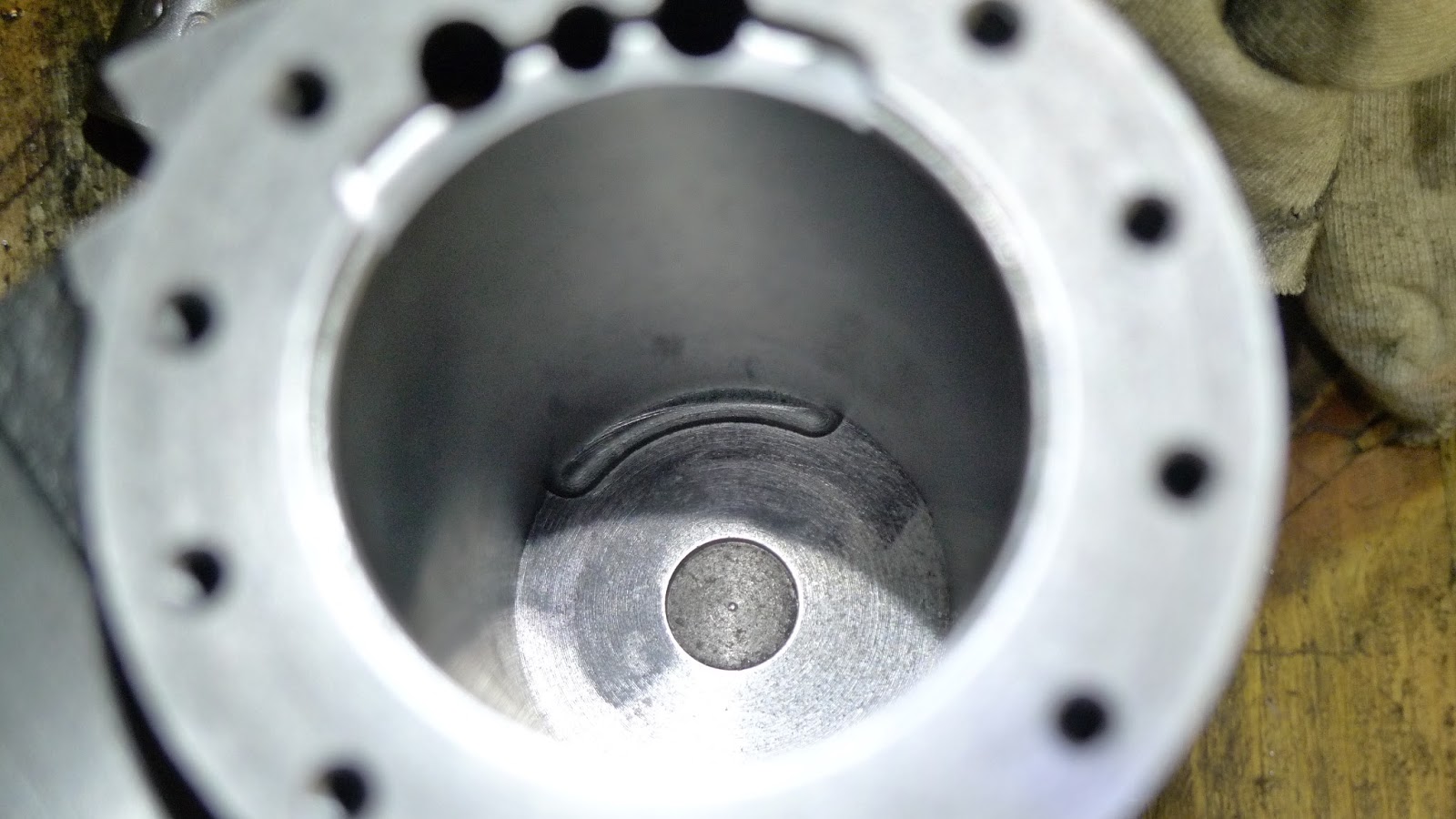

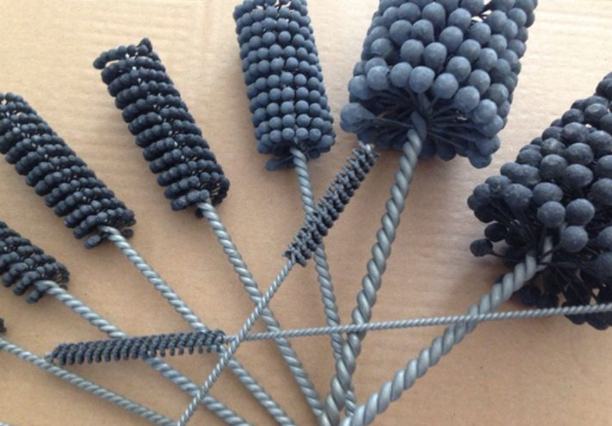

对于气缸的内表面，是要用一定外径的缸体刷进行抛光的（结合抛光膏）。
