蒸汽火车克拉美(Climax)的模型制作(四)

2017-10-19 18:32| 发布者: admin| 查看: 1| 评论: 0|原作者: 蒸汽小虫|来自: 蒸汽小虫微信公众号

摘要: CLIMAX克拉美蒸汽机车的模型制作(完结篇)


蒸汽小虫昨天的文章(关于蒸汽动力机车模型的锅炉制作)收到一些读者的来信,普遍反映希望小虫能够增加对制作细节的讲解,蒸汽小虫将在以后文章中尽量抽时间丰富这个环节的文章,非常感谢大家的关注,今天的主题继续探讨Climax(克拉美)机车模型的其他细节。

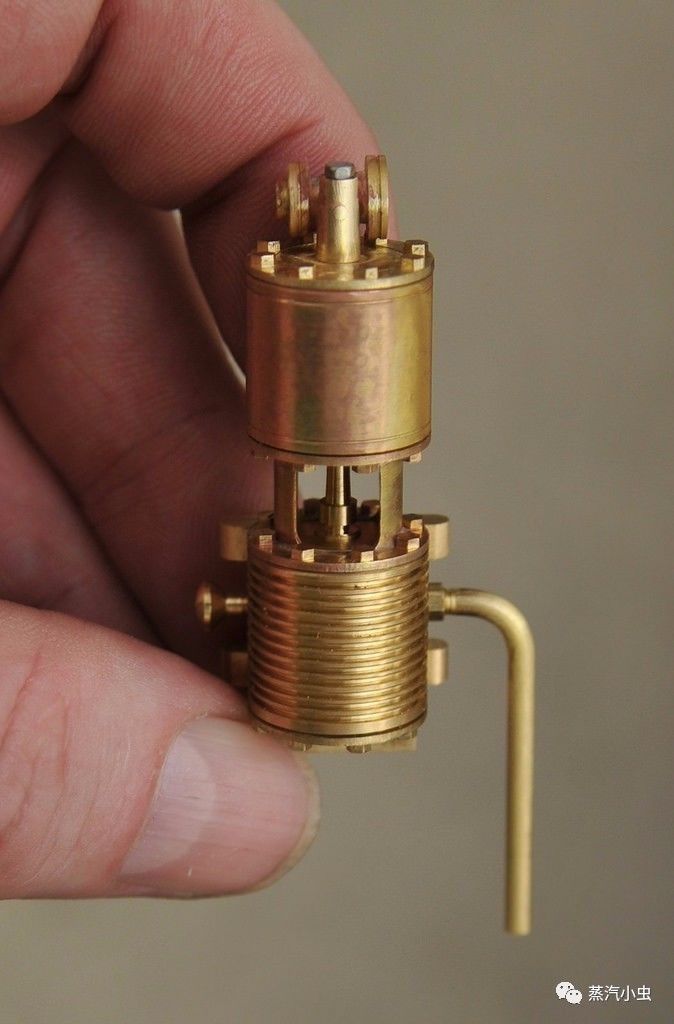

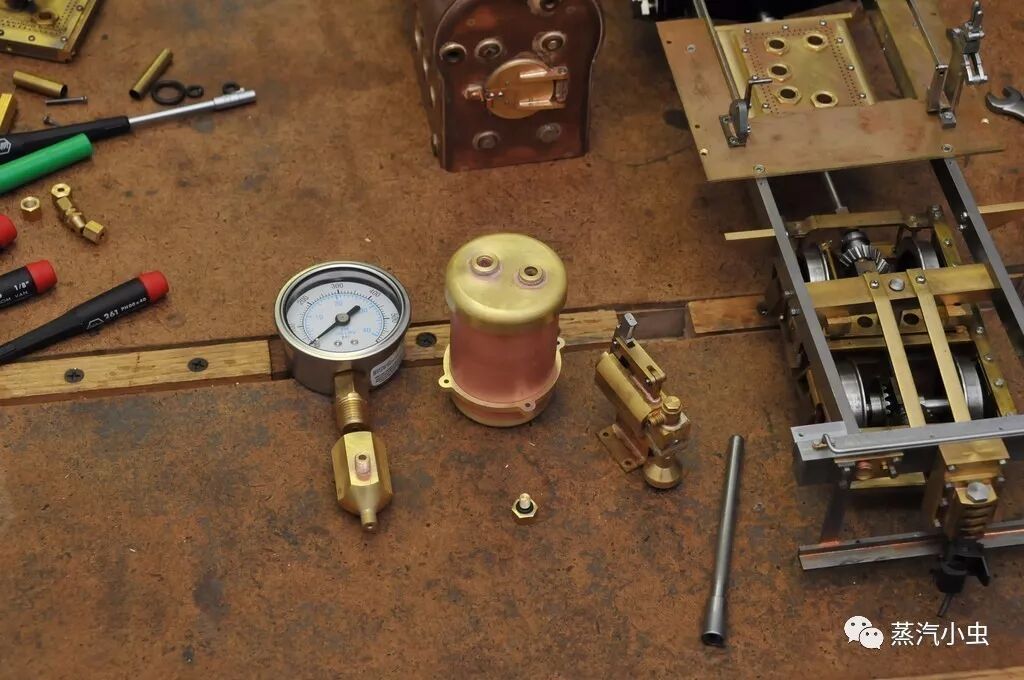

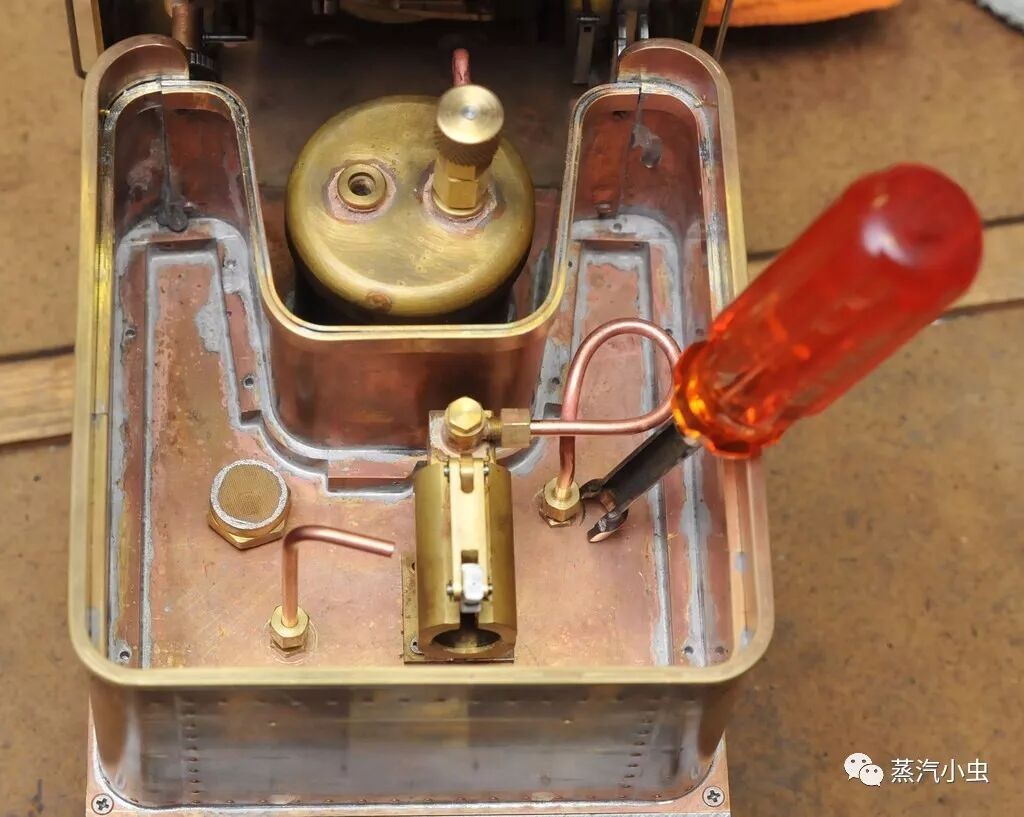

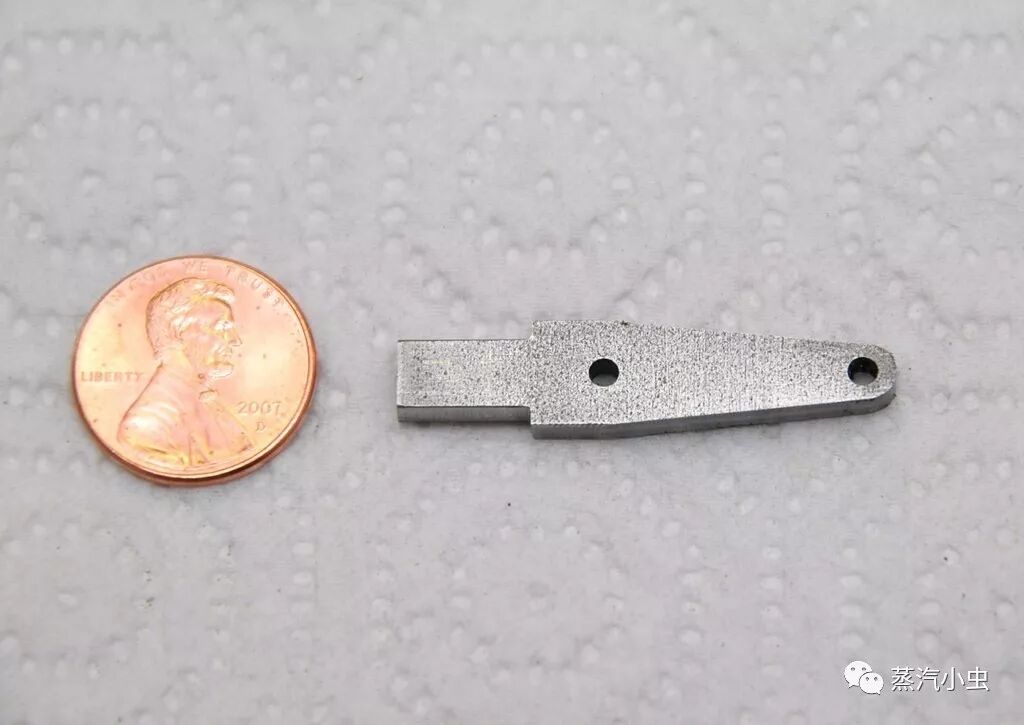

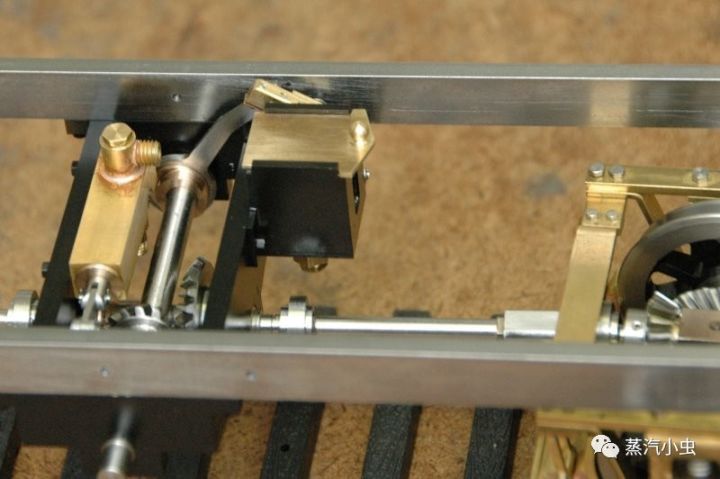

首先给出的又是蒸汽小虫老生常谈的一个零部件------气缸油压油机:

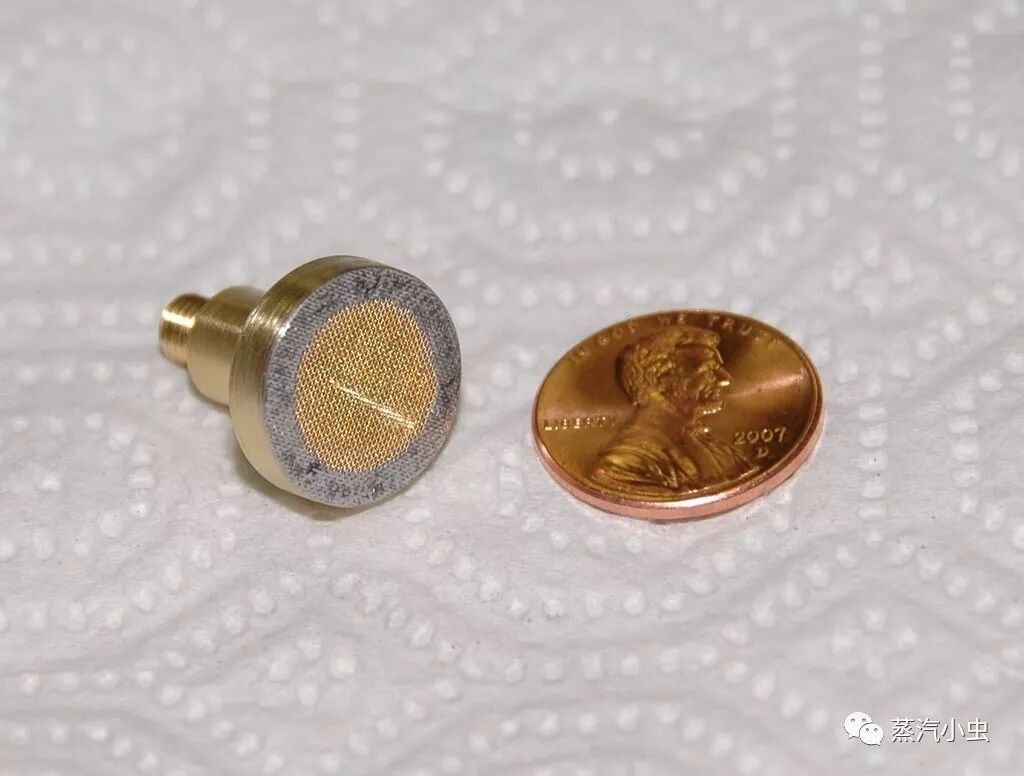

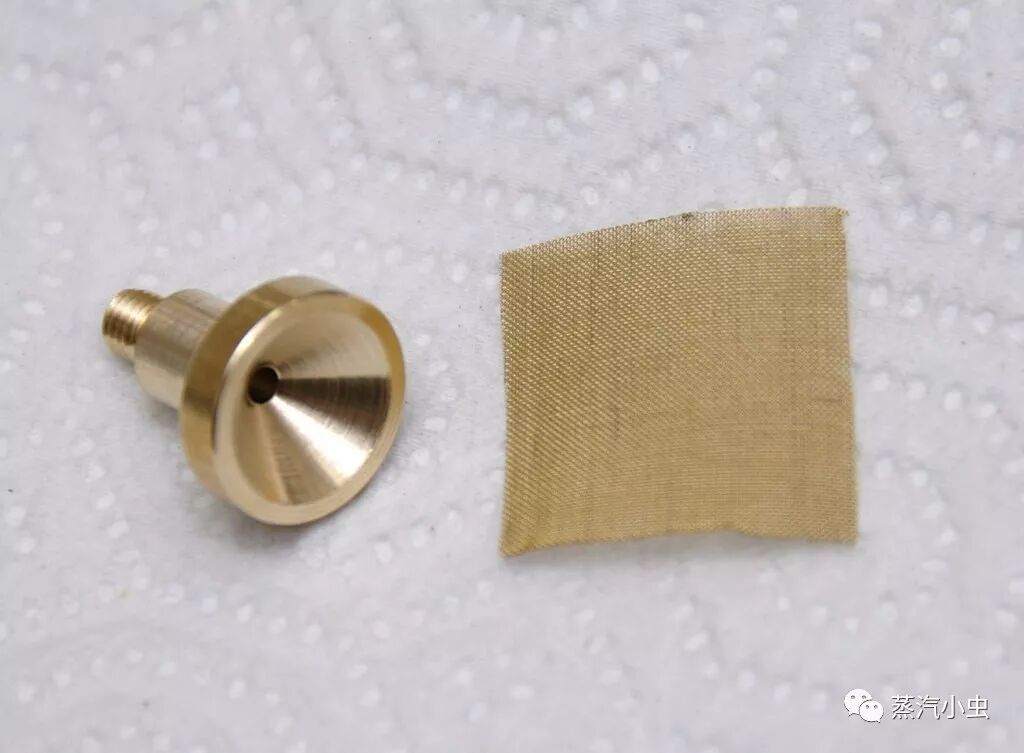

还有蒸汽小虫碎碎念了很多次的手泵(注意手泵吸水口的滤网):

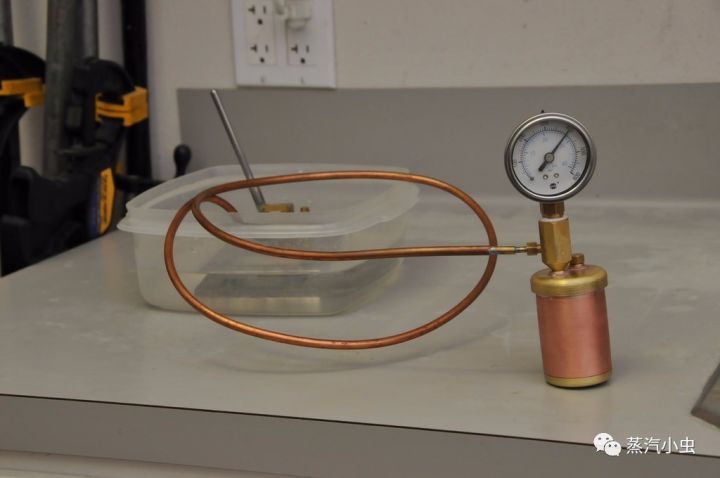

藏在水箱中的燃料罐(也要经过静态水压测试):

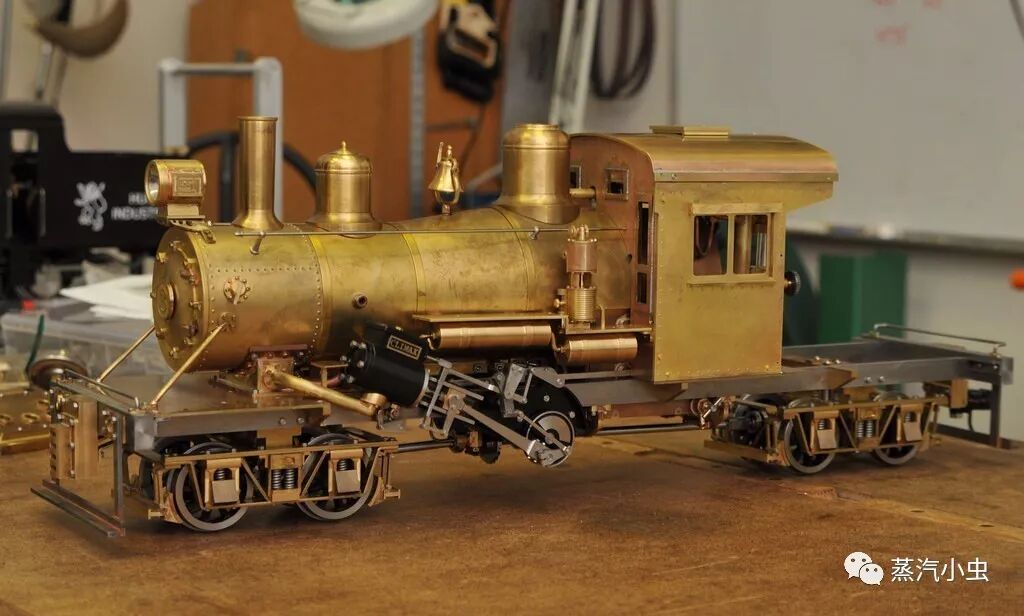

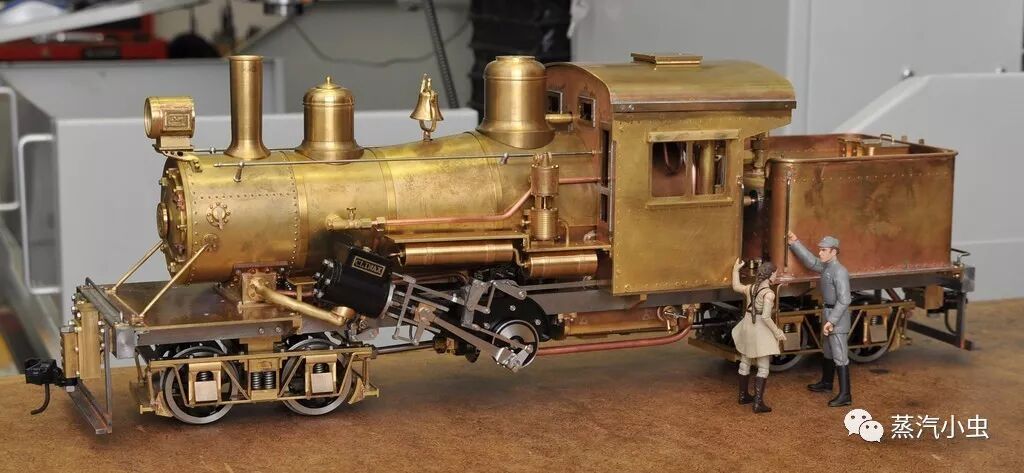

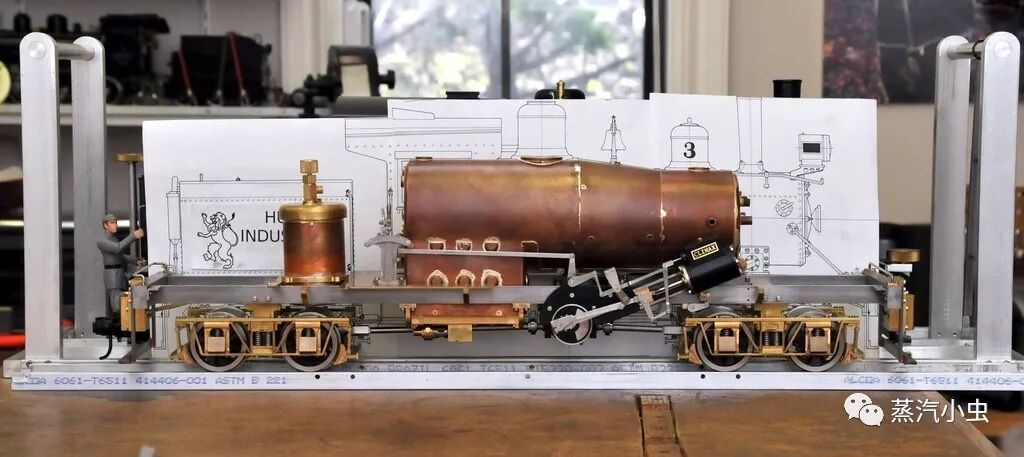

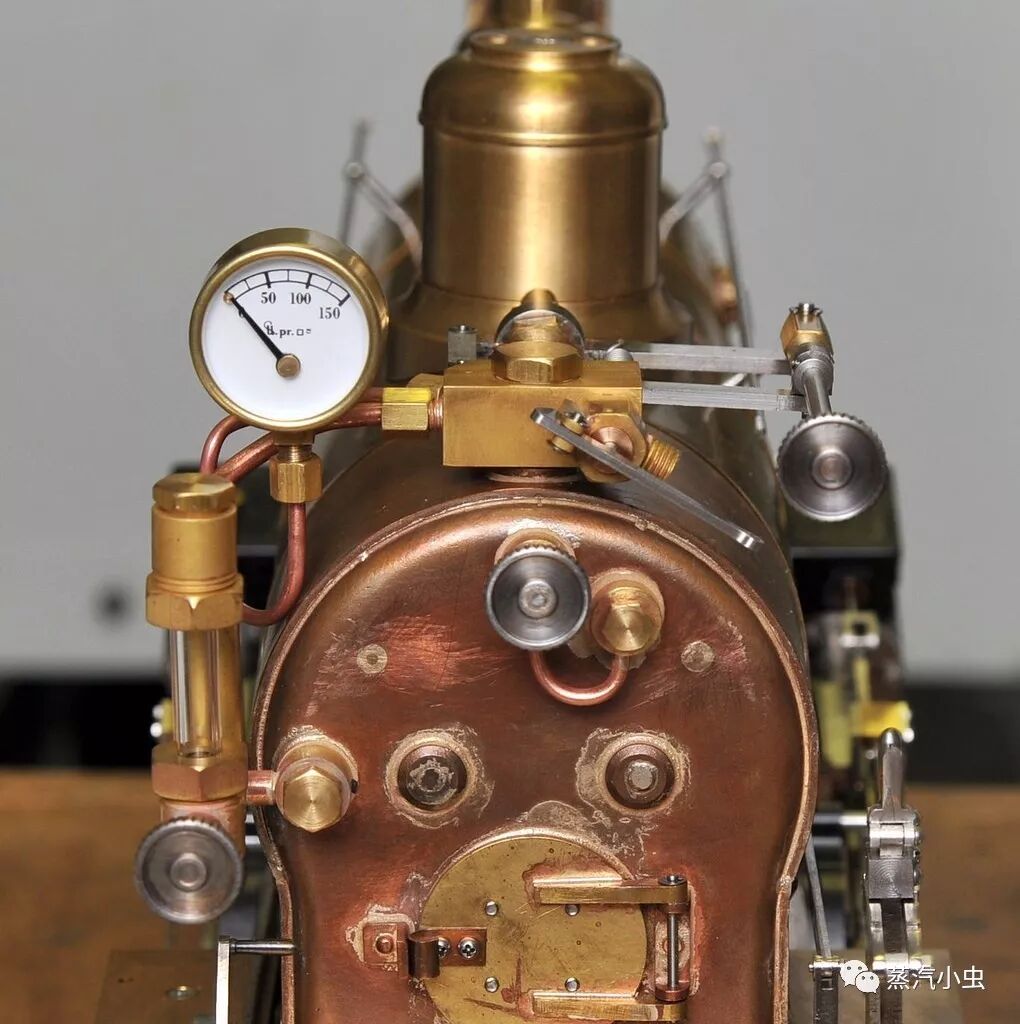

看看组装进度,马上大功告成的赶脚:

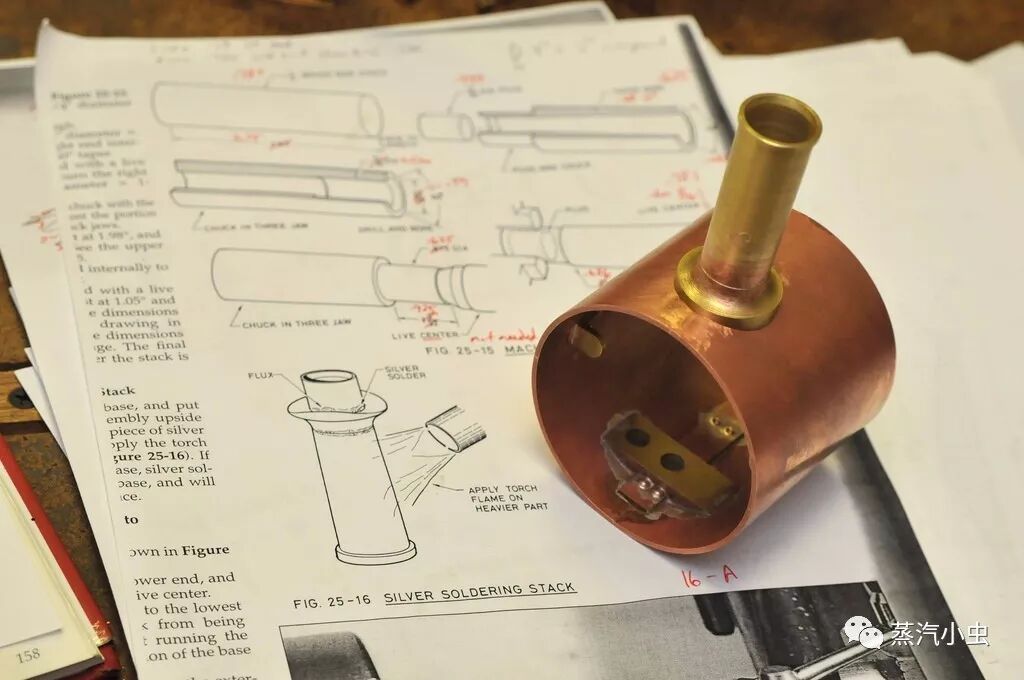

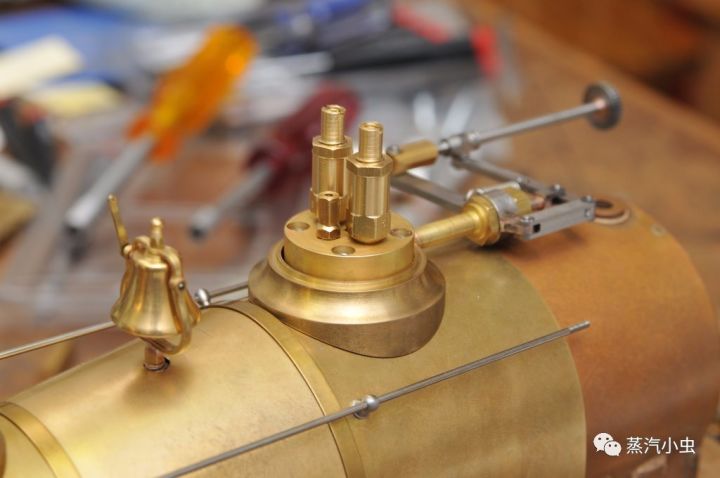

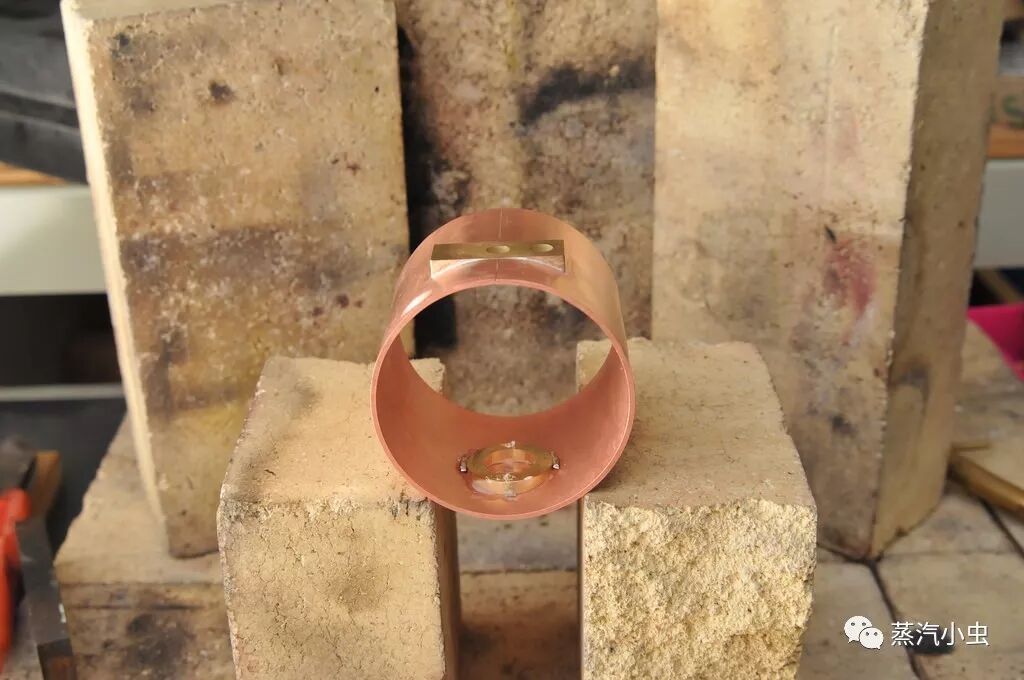

烟箱也是重要的组成:

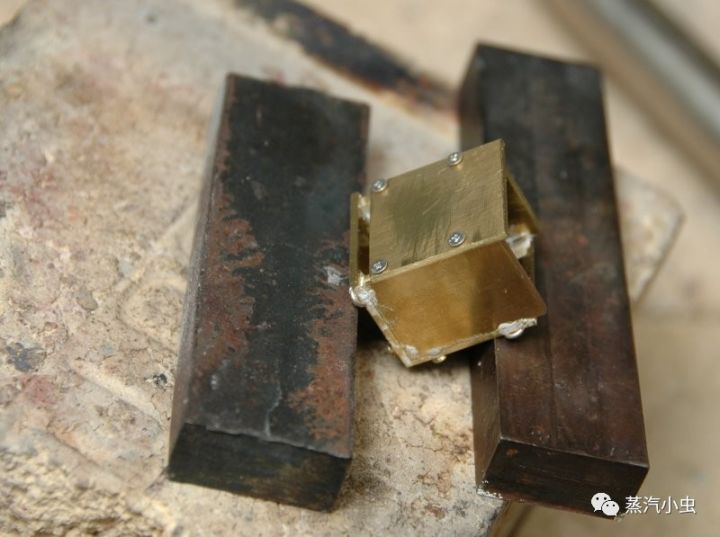

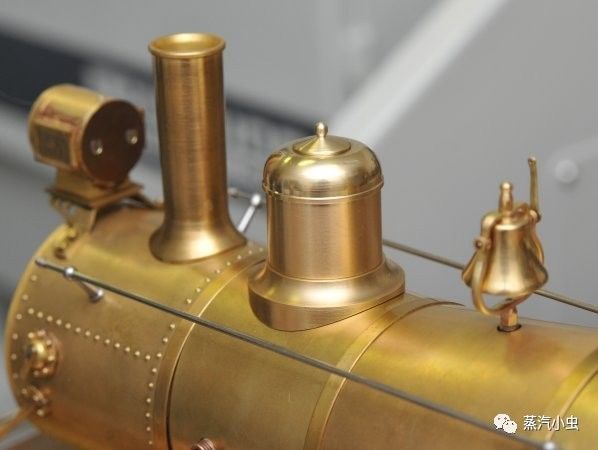

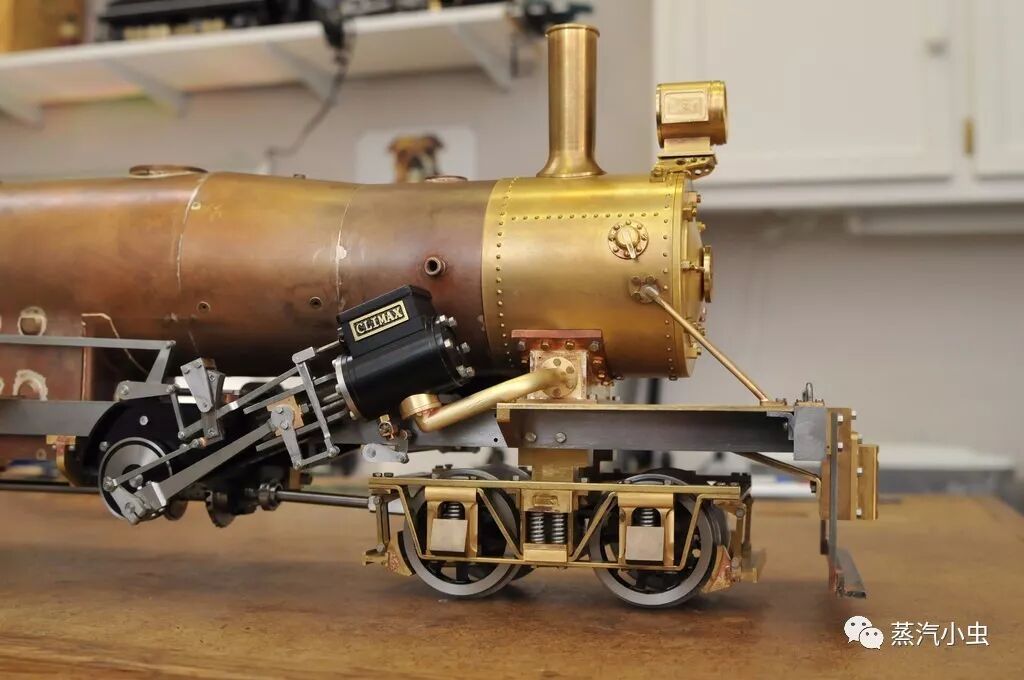

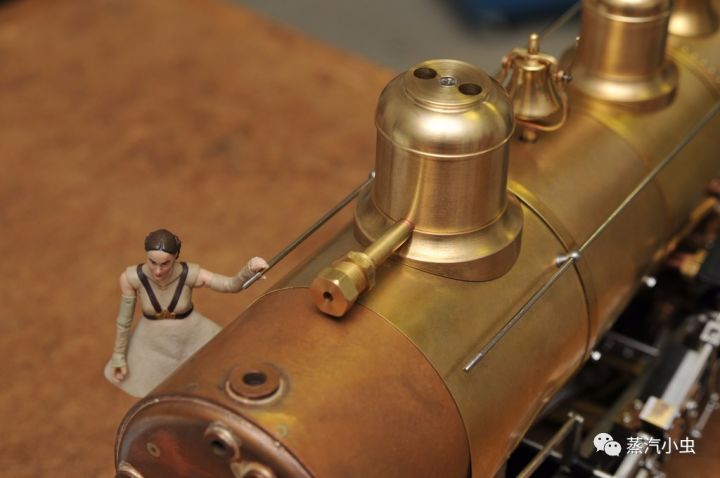

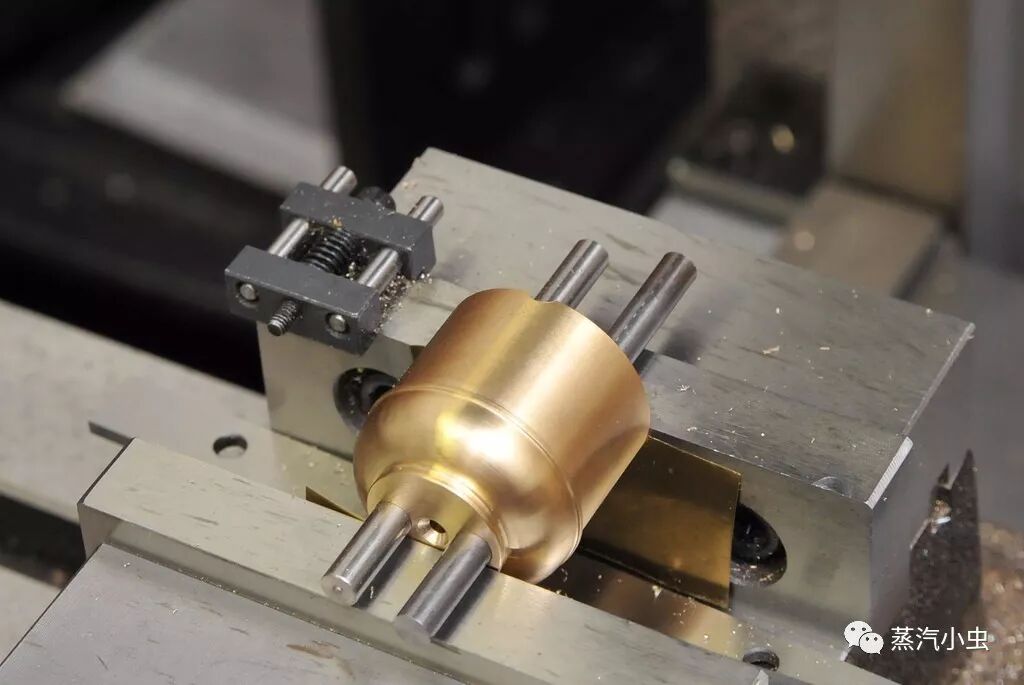

制作灯罩,并且按装在烟箱上面:



灯泡的线路系统呢,看个人能力咯,一般这个比例上阔以直接用电池点亮车头灯泡,如果玩家的DIY能力好,还是花心思造一个实用的涡轮发电机,这个蒸汽小虫以后细谈。

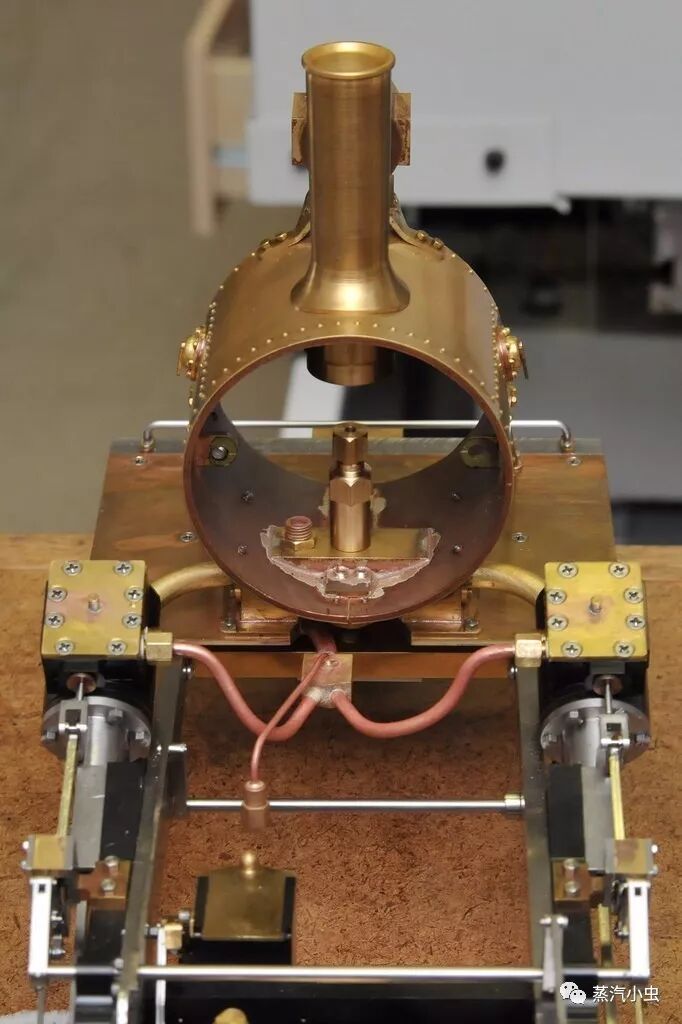

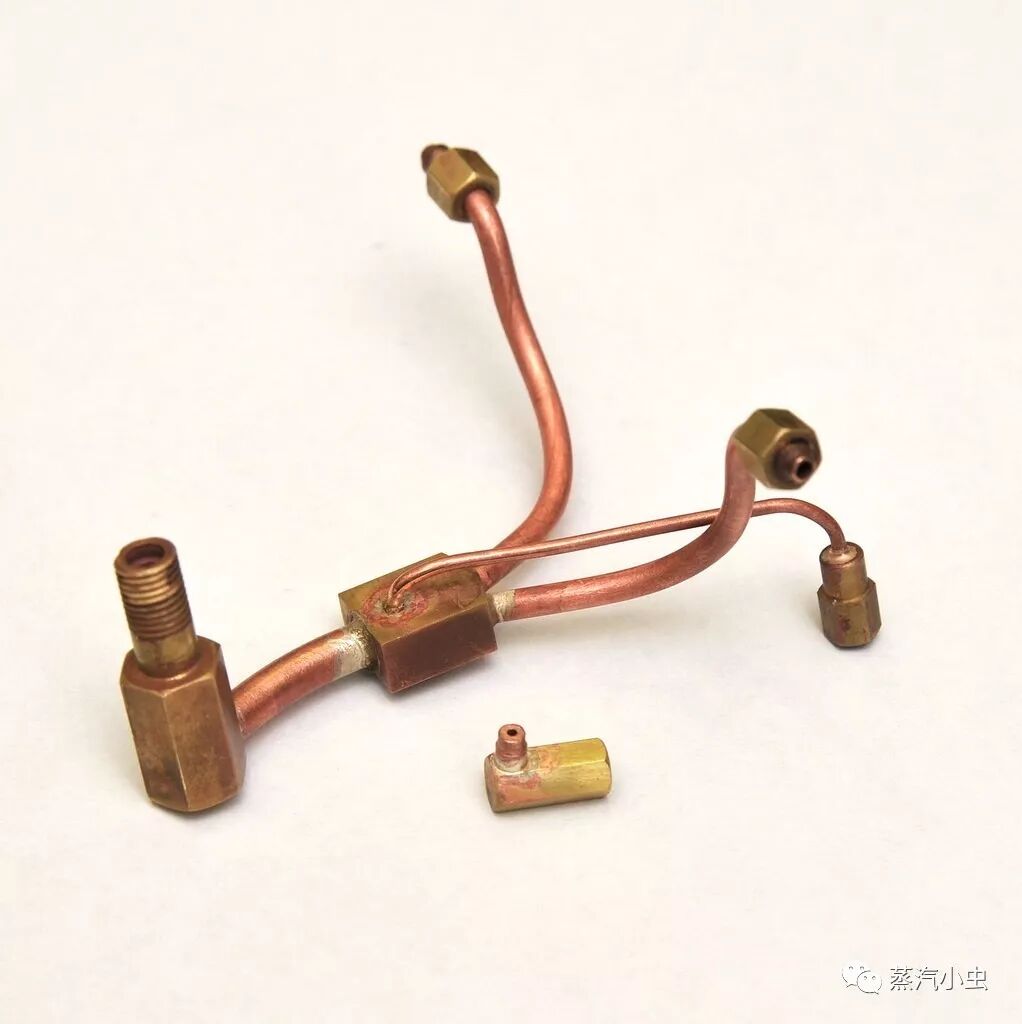

现在看看克拉美机车蒸汽管道,尾气管道的布置:



注意上图中气缸的进气管道包括压油机细管汇入蒸汽管道。

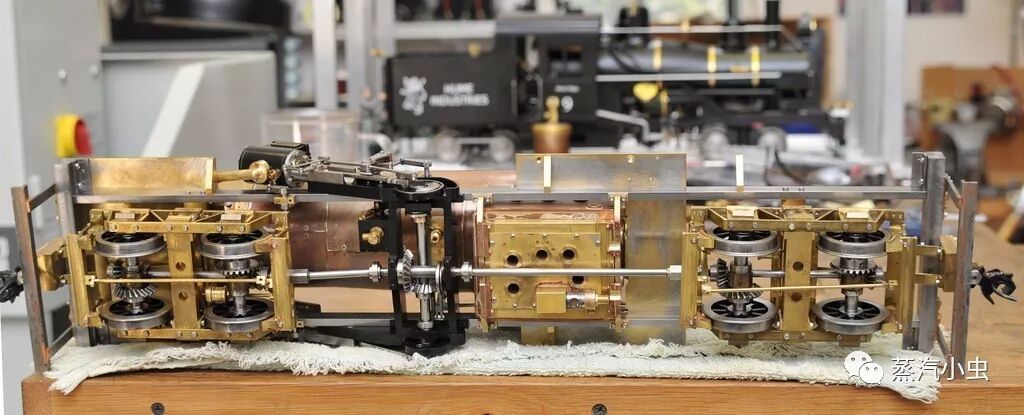

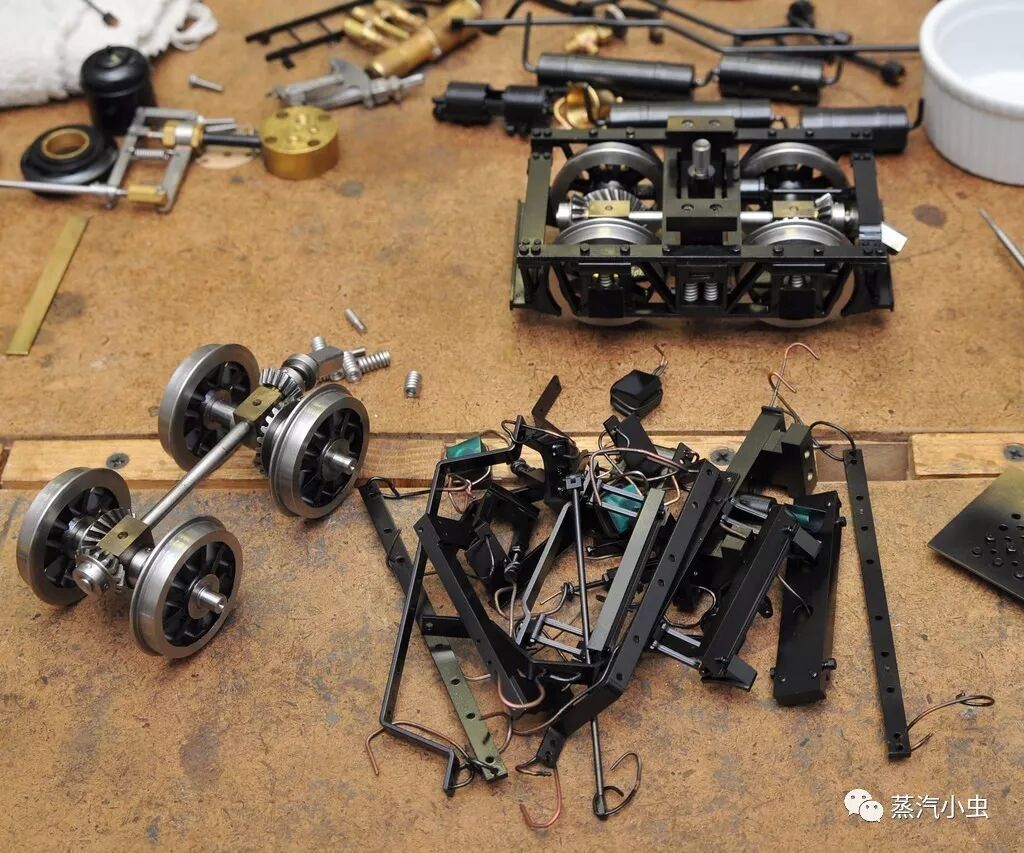

该模型的底部视角如下:


由于采用了液体燃料,可从上图看出灰盘已经被替代。

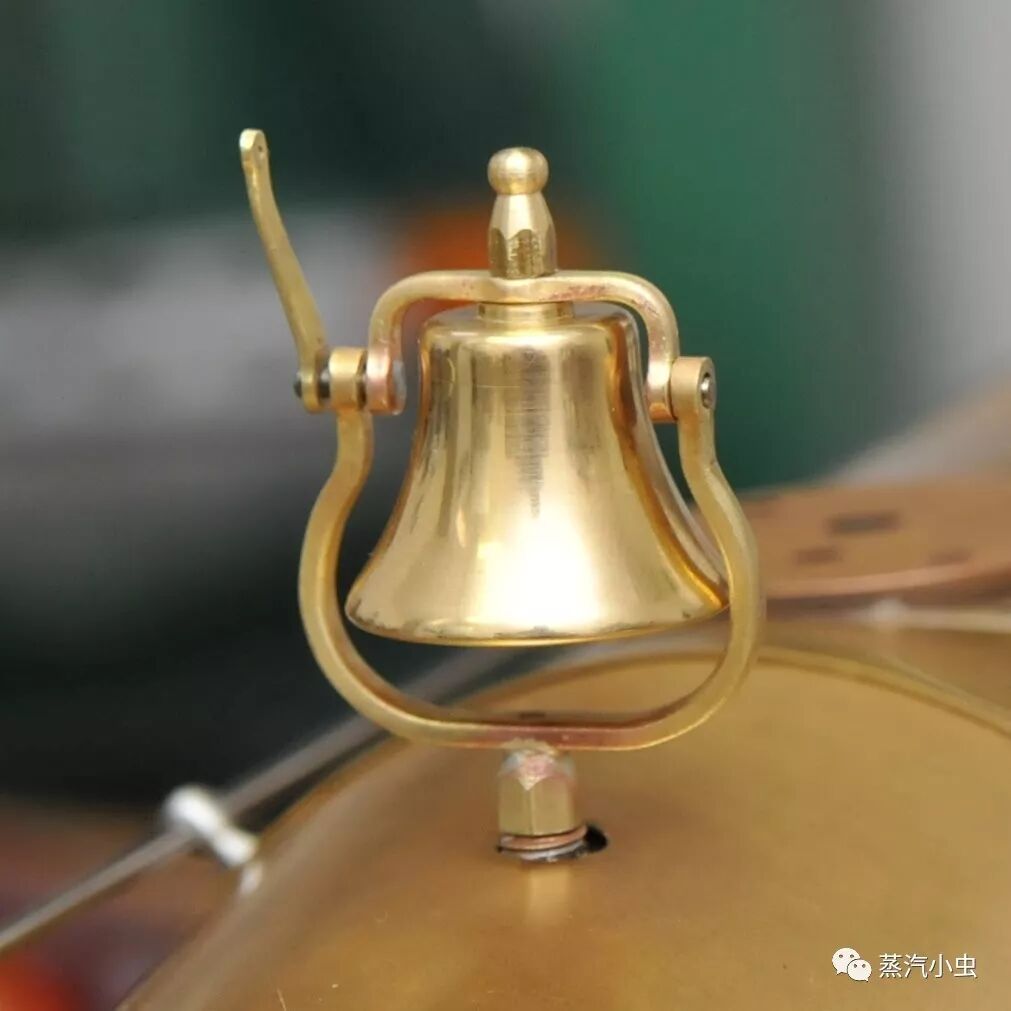

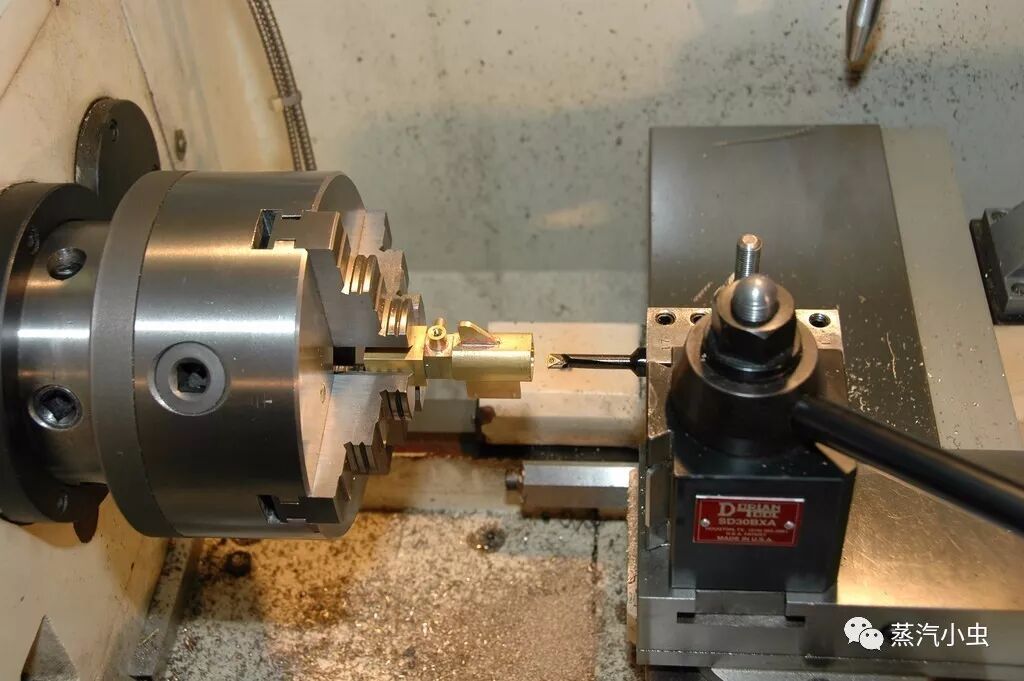

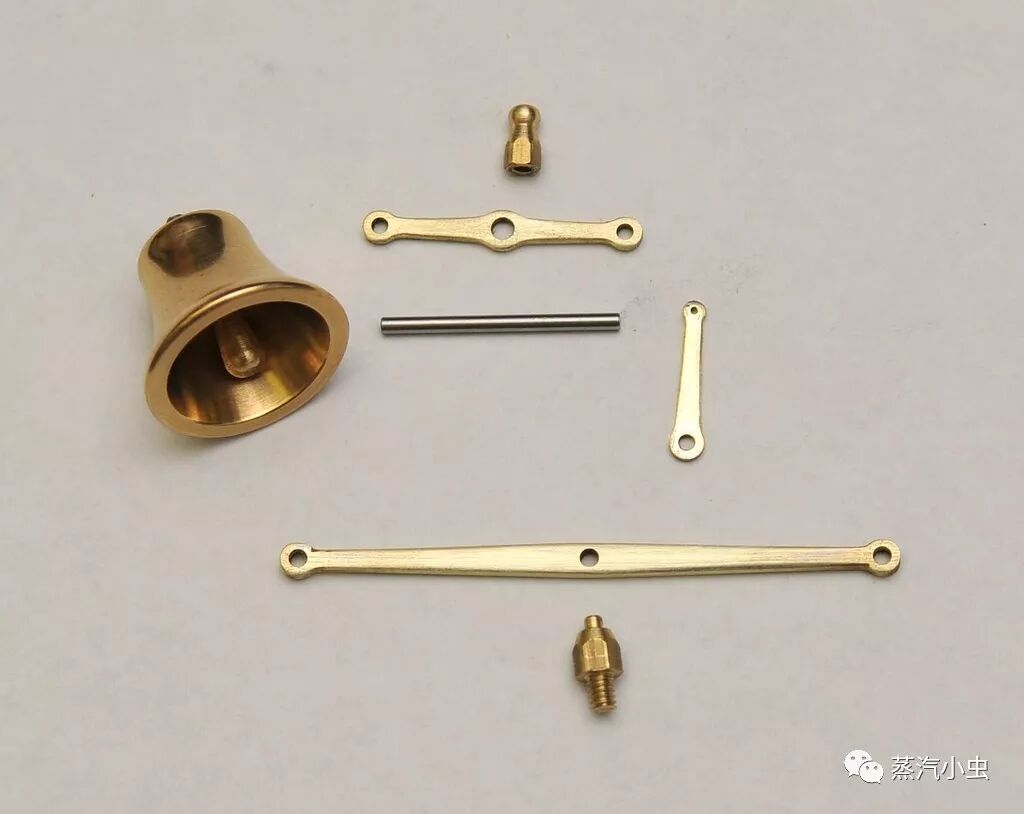

如下是车钟的制作:



如下是砂箱所需蒸汽出口的虚拟布置处:

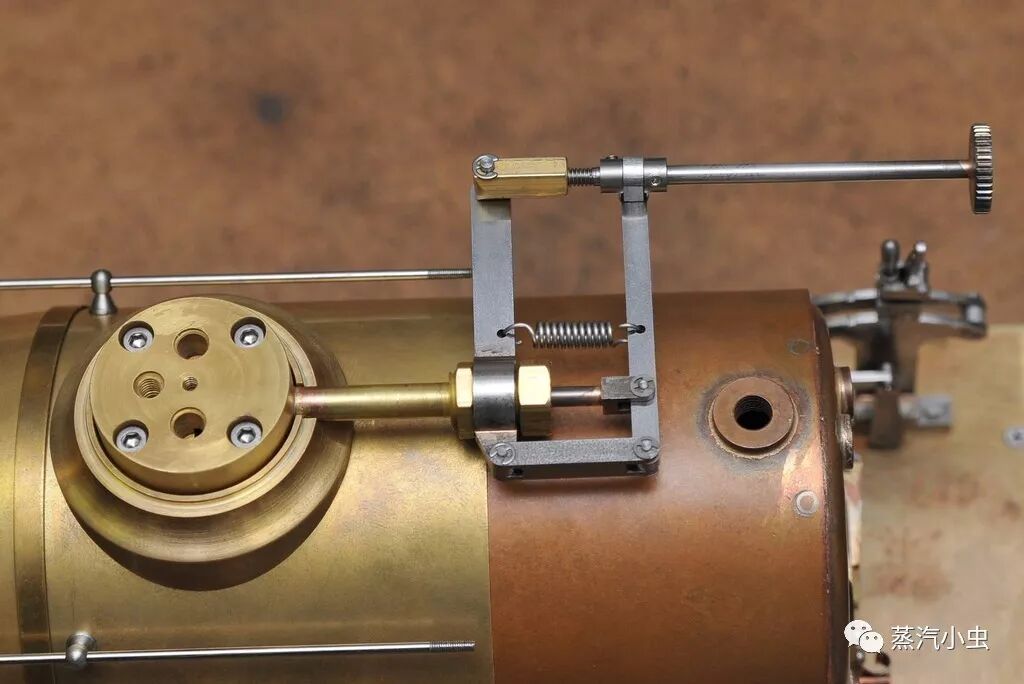

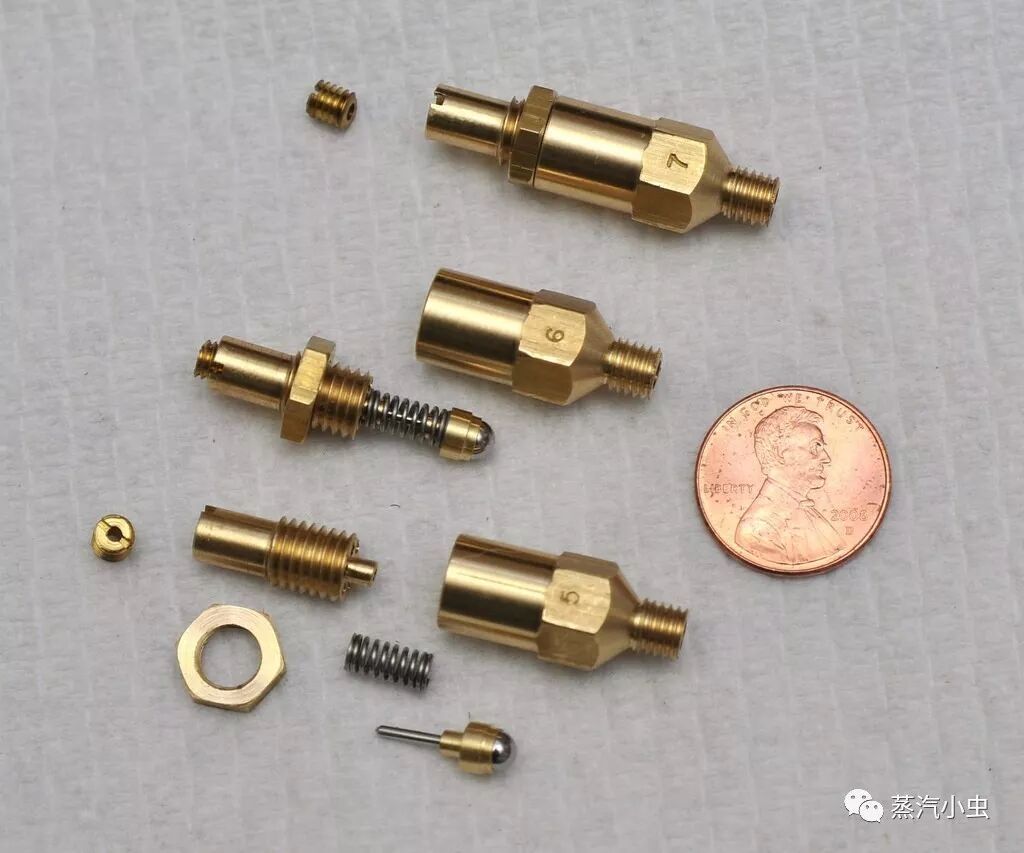

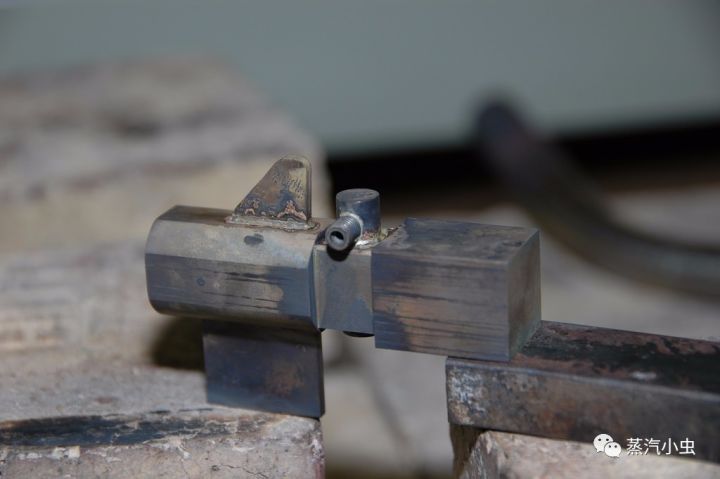

如下特氏阀和安全阀的接口,与汽包同处一个装置,安全可靠:

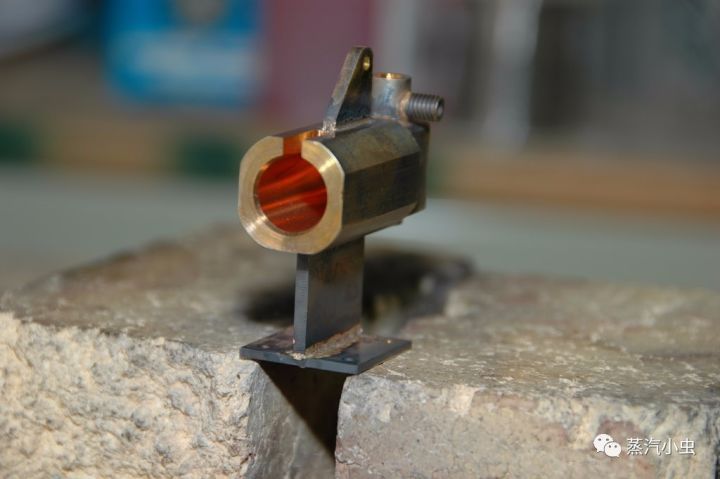

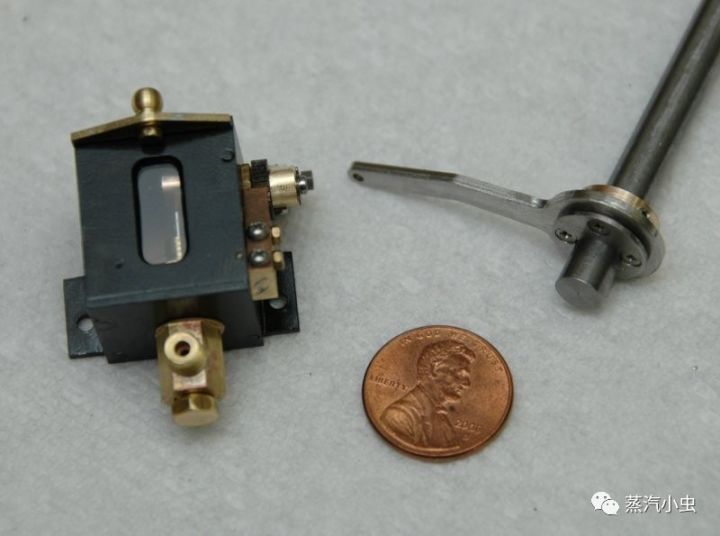

如下是空气泵,蒸汽小虫会抽空细说这个空气泵的制作,该泵是风缸制动的压缩空气之源:

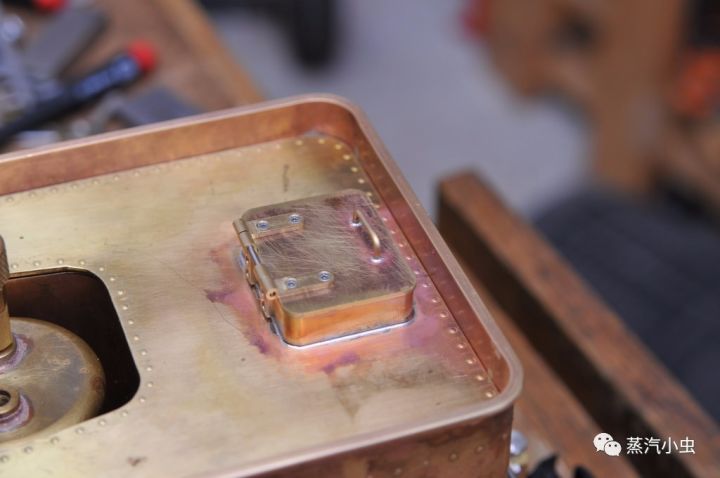

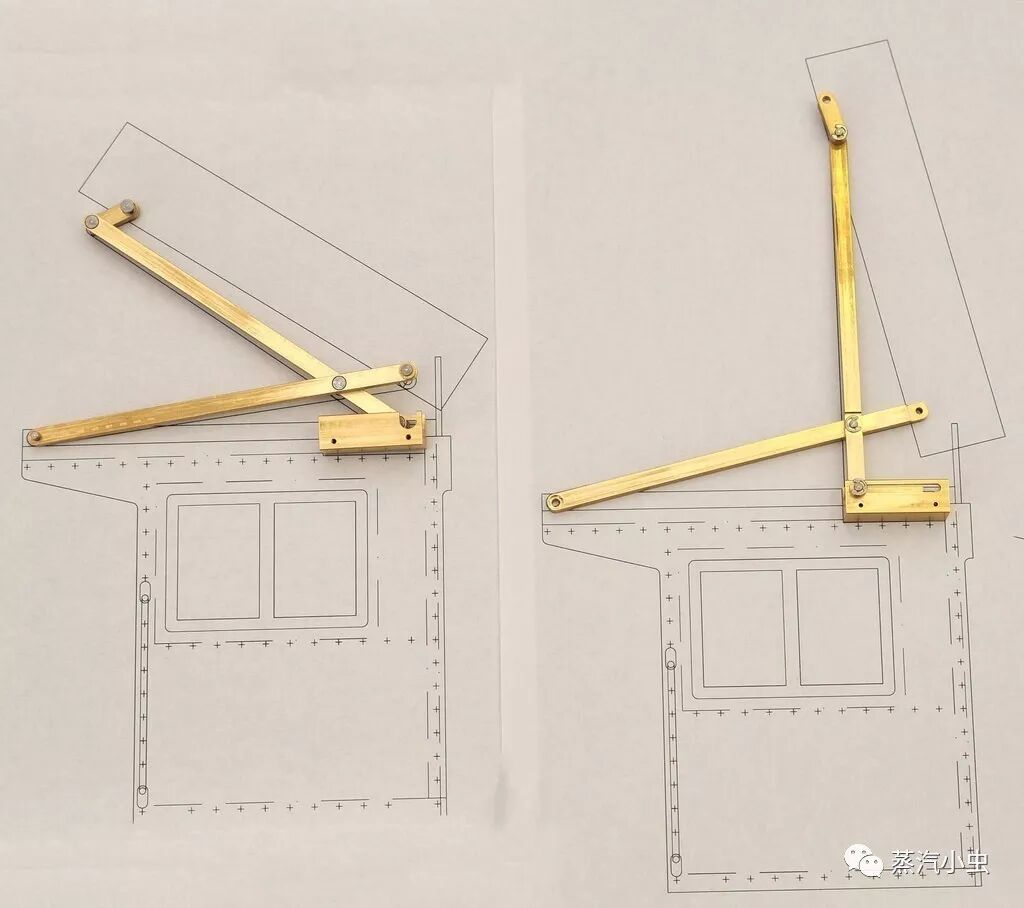

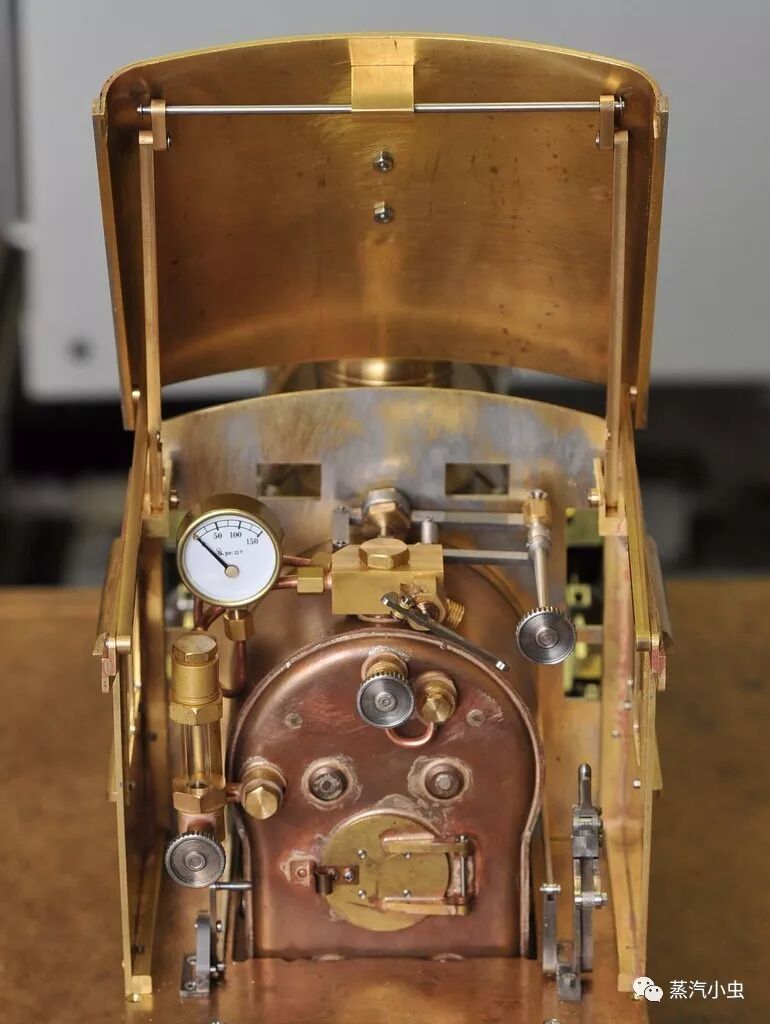

剩下的其他机构,估计就是司机室的外罩了(为了操作方便,特设置可揭开的棚顶,静态展示与在轨运行把玩两不误):

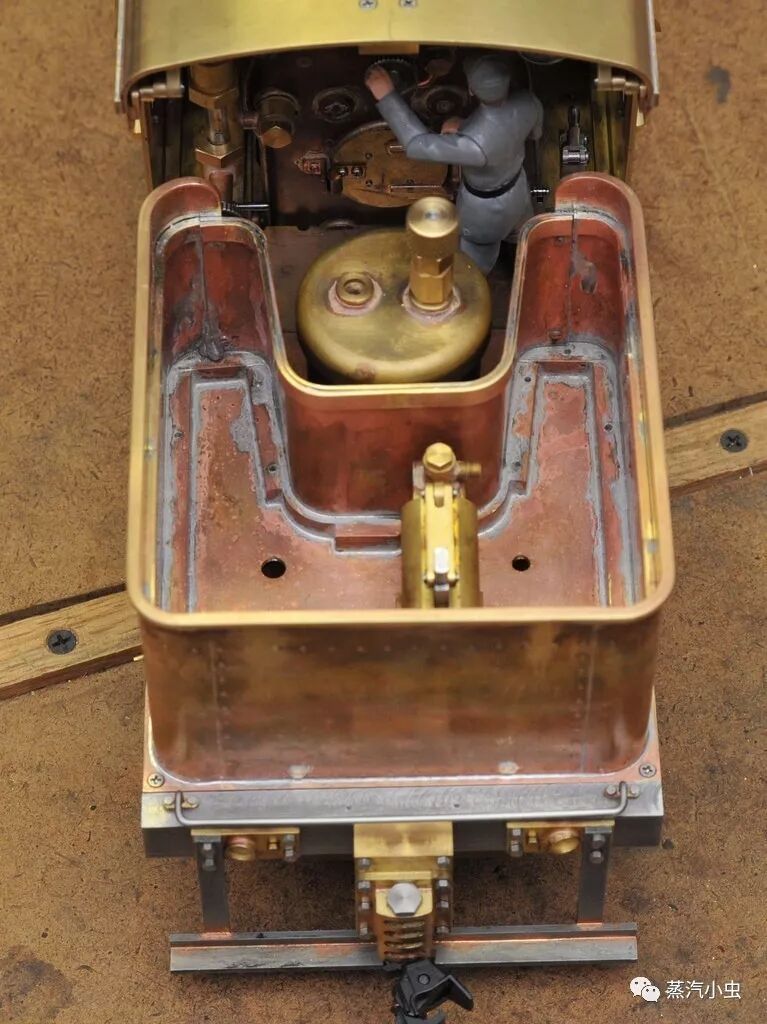

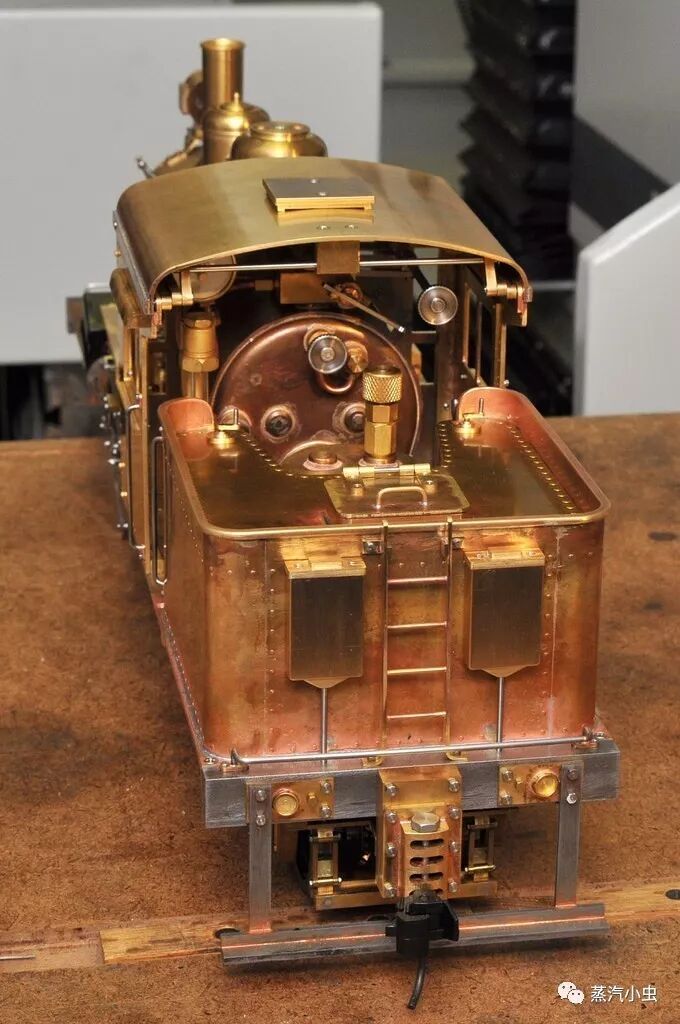

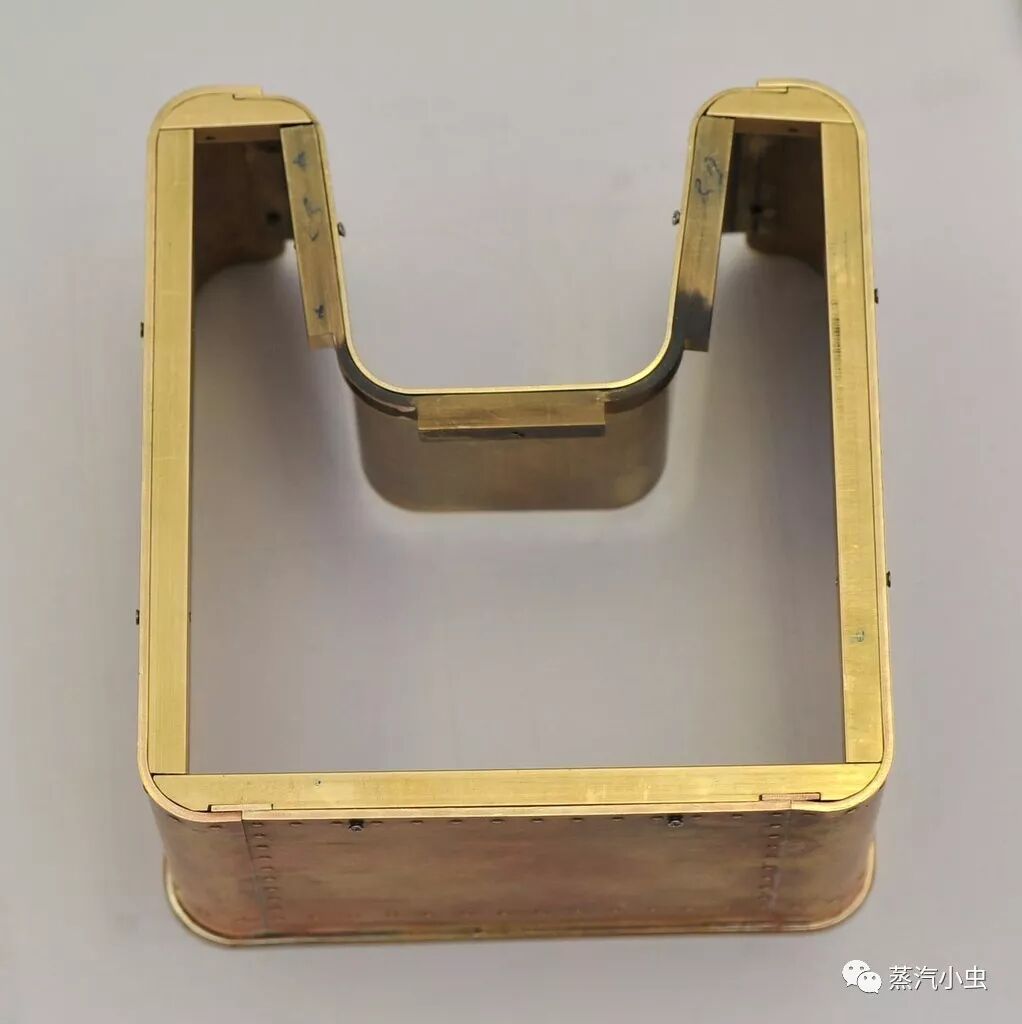

至于水箱嘛,蒸汽小虫就不多说了,注意铆接的密封性就好,此外手泵要藏在水箱里面:



最后的环节是喷色了,不过喷色要把车再拆了,甚至回到原始状态呼哈哈,大家也可以每做好一个零件就立刻上漆:

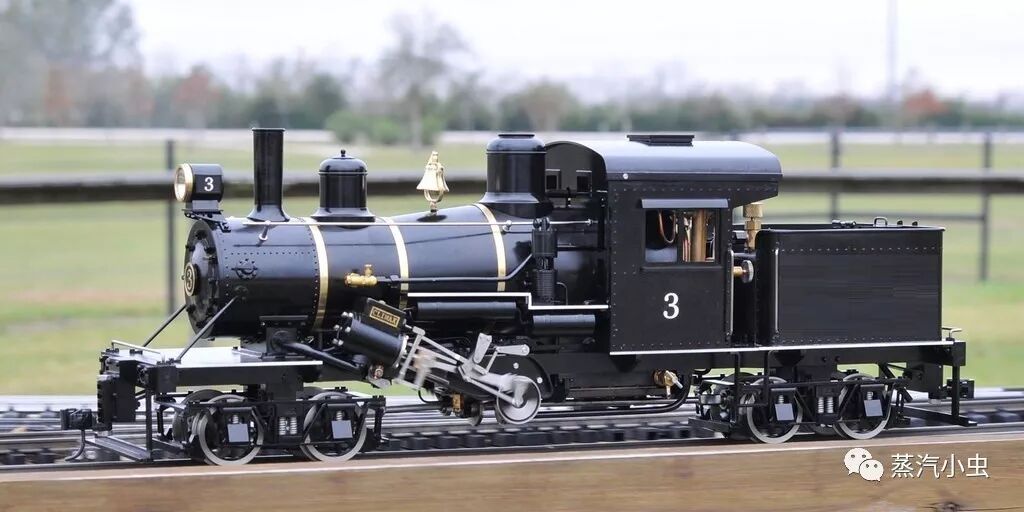

上图就是效果咯,是不是很拉风,不过临河羡鱼不如退而织网啦


(克拉美蒸汽火车模型的制作至此完结)


(蒸汽小虫文章皆为原创内容,部分图片和视频资料来自于网络,欢迎投稿)
