G5比例的大男孩 Bigboy 4-8-8-4 蒸汽动力火车模型（下）

​

（本文是该意大利玩家Alberto Celot先生制作的G5比例大男孩蒸汽火车模型的续文，有意了解前文的读者可以关注蒸汽小虫的第40，第41篇文章）

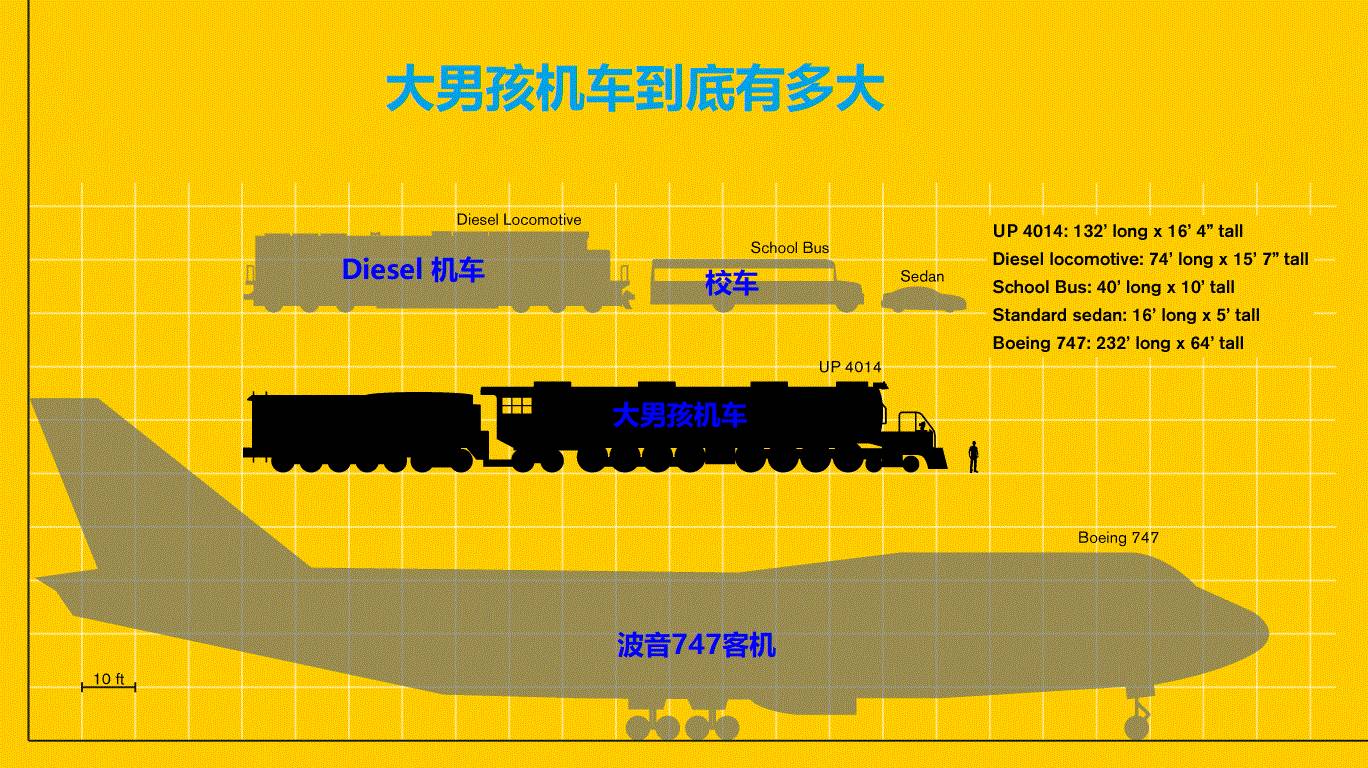

大男孩Bigboy蒸汽机车到底有多长呢？加上煤水车要有40多米，上图是视觉效果。Alberto Celot先生这台G5比例的车与原车的比例是1:11.3

蒸汽小虫继续大男孩的话题，今天讲讲Alberto Celot先生的Gauge5模型后续是如何完成的，在进行了锅炉测试之后，制作者对锅炉进行了喷涂，然后又开始了一个浩大的DIY工程------大男孩机车煤水车的打造和燃料罐的制作。

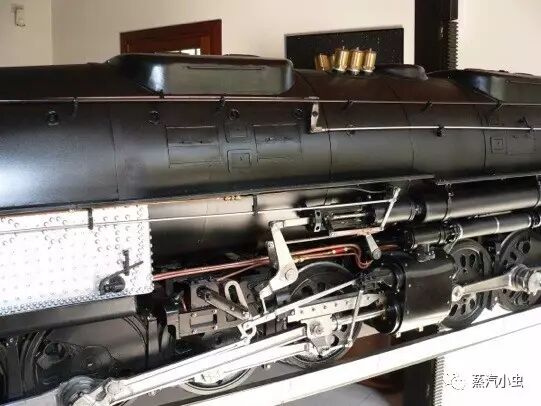

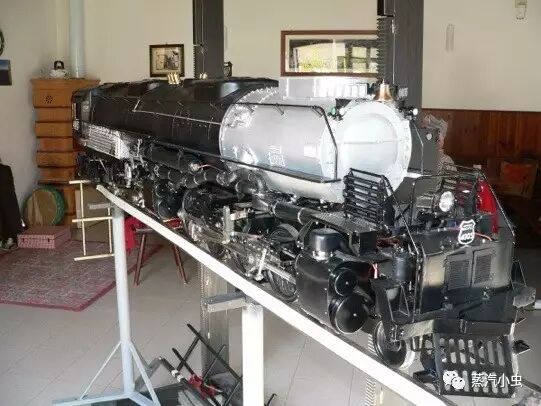

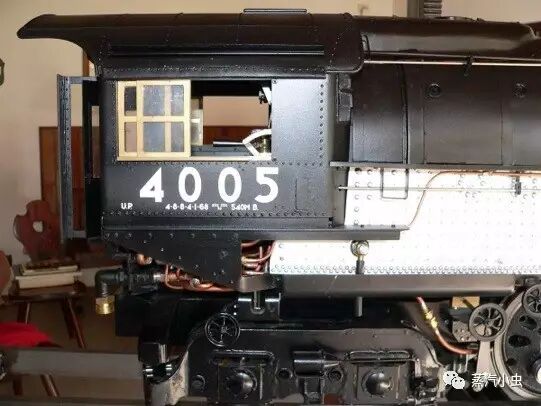

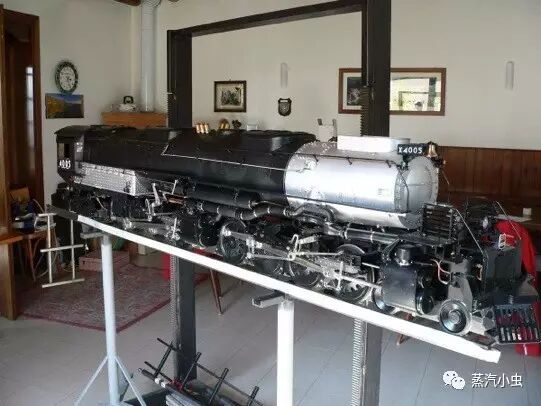

如上是该车的喷涂效果，喜欢深究细节的朋友可以去翻翻大男孩蒸汽机车的一些照片资料，或者等蒸汽小虫哪天晒一些大男孩的实车细节照片给大家。

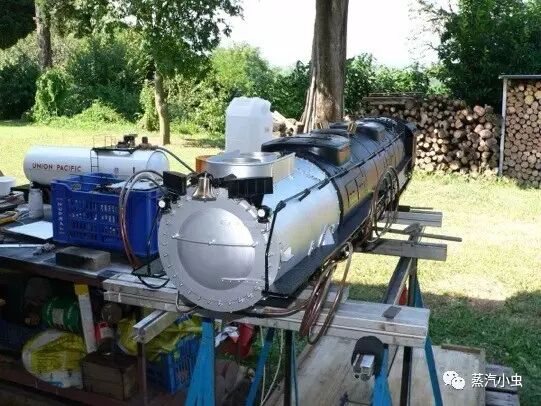

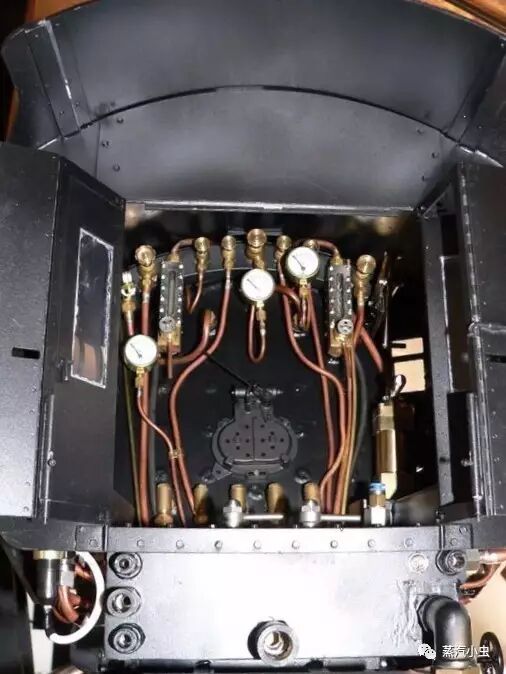

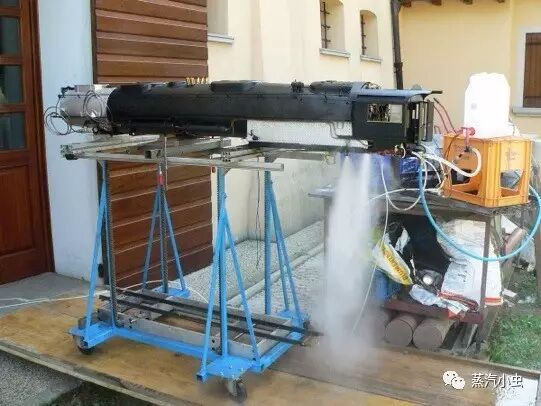

在完成喷涂之后，制作者对锅炉进行了新一轮的点火测试，校对了各个配件尤其是泄压阀和管道系统的参数，并且对各仪表情况进行了测验。也摸索了一下该模型机车锅炉的性格。（真的锅炉是有性格的，要好好摸索，就算你是这个锅炉的缔造者，也要好好摸清其性子，好好哄着它认真工作。蒸汽小虫想说，一个锅炉一个性子，摸索出来，哄好了才是小火车玩家的本事）

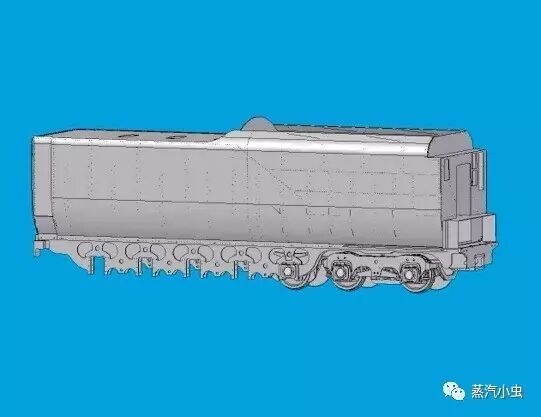

进一步的工作是一个新的起点，为这台Gauge 5比例的大男孩按照实际车样制作煤水车。

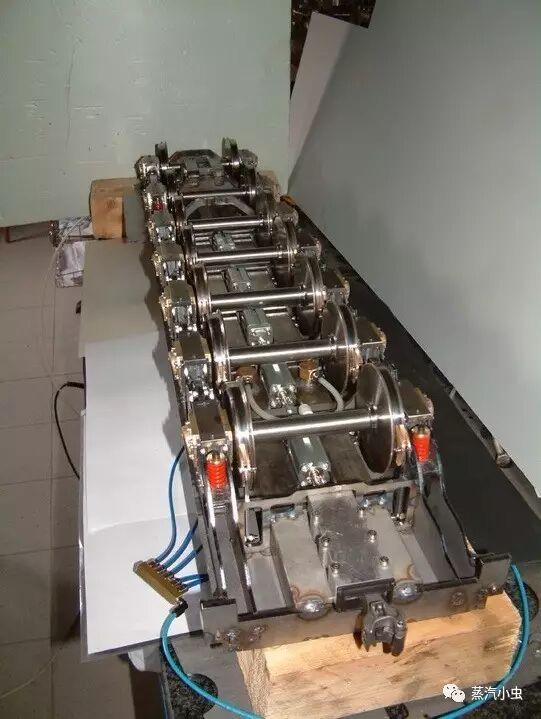

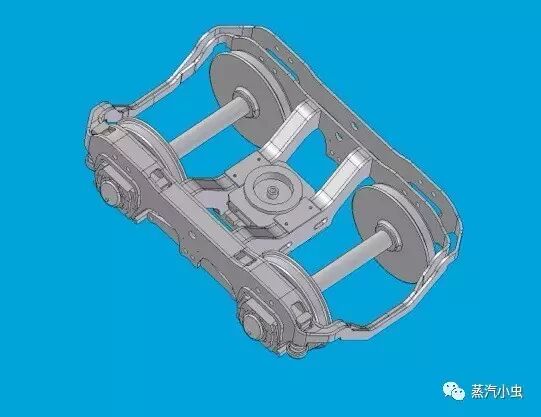

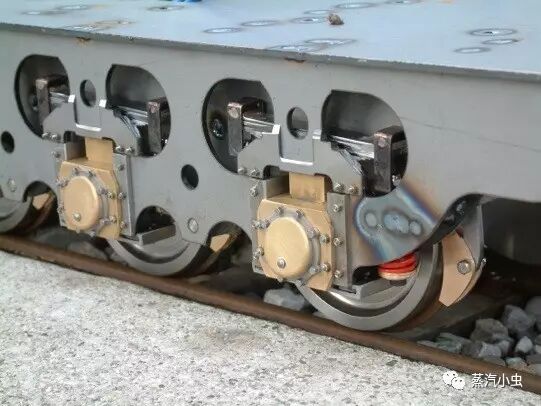

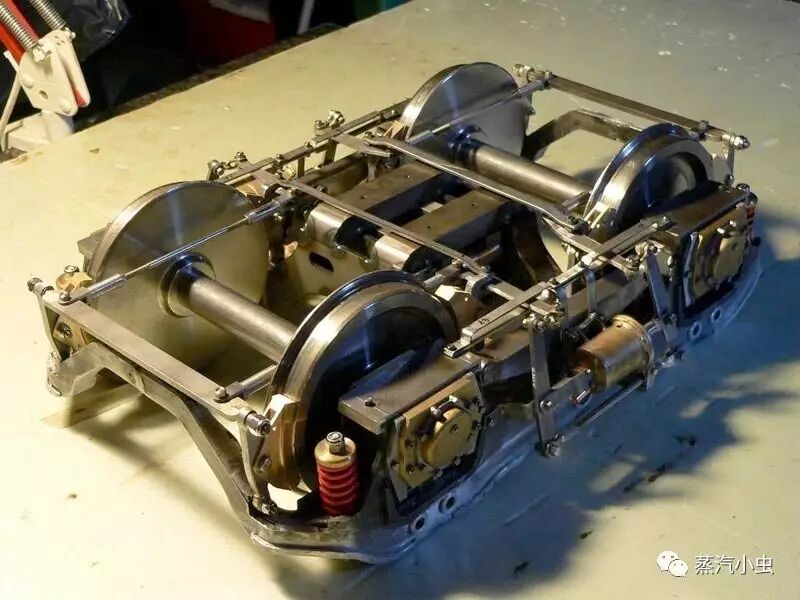

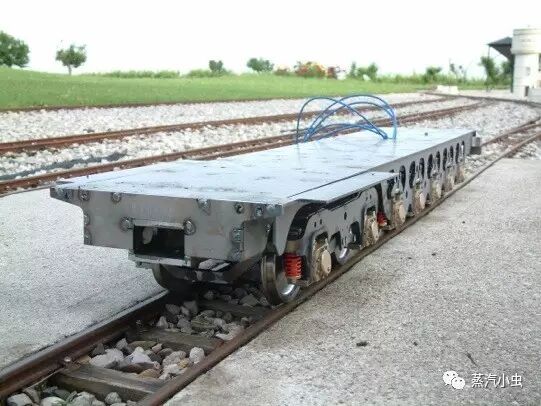

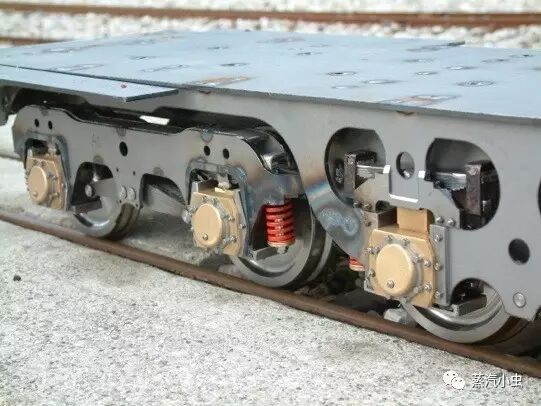

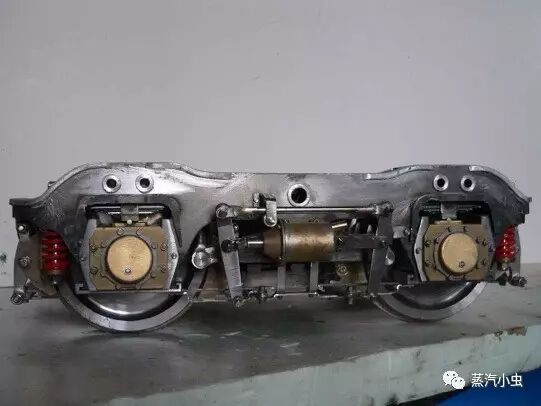

制作大男孩的煤水车也不是什么简单的事情，该煤水车底盘有一组导轮系统，这样才能保证其尽量减小转弯半径的需要，而该组导轮系统需要额外制作一个小的导轮底盘，然后组织到煤水车的大底盘系统上面。

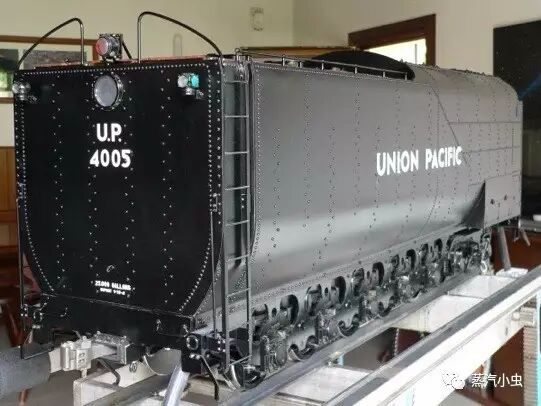

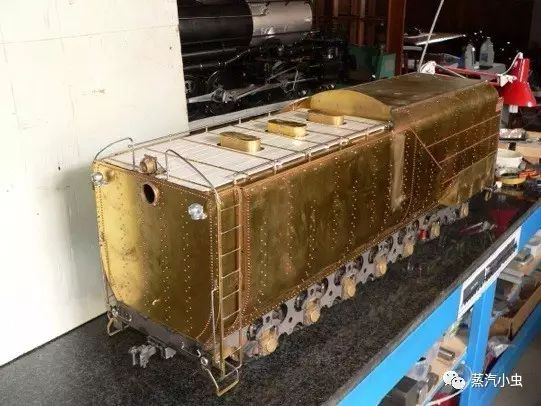

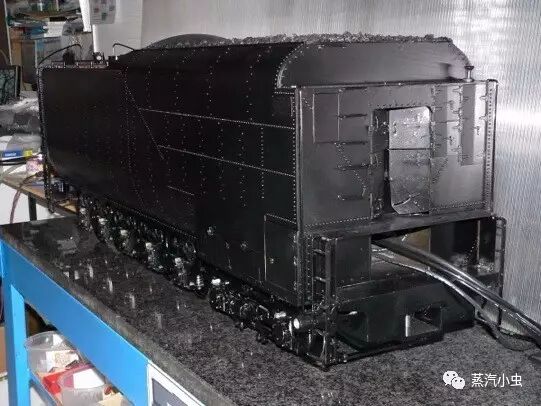

更要命的是这个煤水车有好几千个铆钉需要一个个铆进去，即便DIY玩家有气动铆钉锤相助，光打孔也够费神的。别小看这些小小的密密麻麻的铆钉，除了必要的连接结构功能，这可是模型外表美观逼真的关键细节。

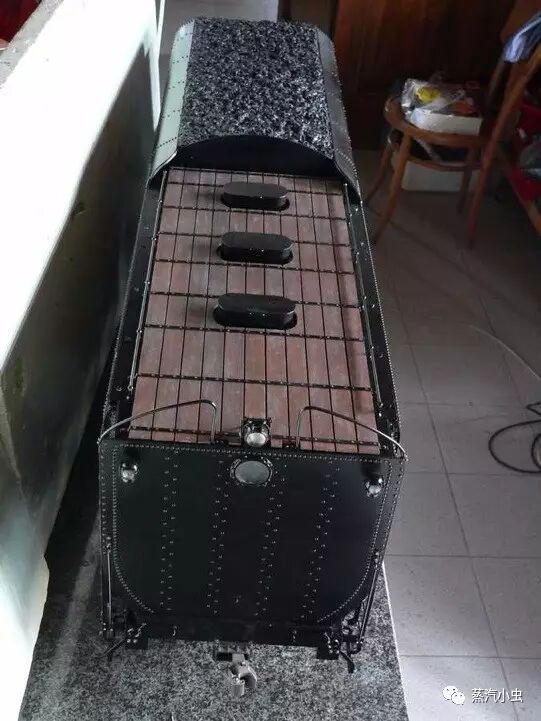

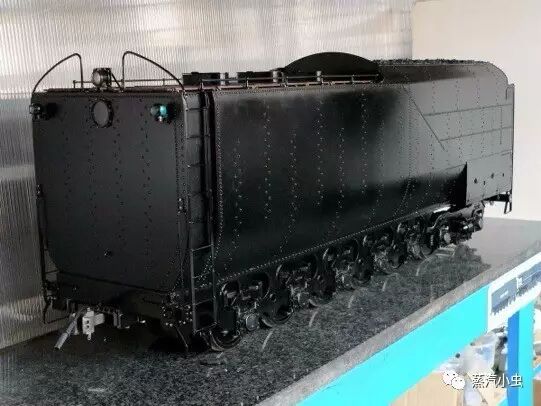

煤水车喷涂之后，需要留有各种实用功能的接口，比如电路接口，补水管道和回水管道接口，风缸管道接口，润滑油路管道接口，还有燃气管道的接口，总之实车是怎么接的，模型功能必须有！（这个大男孩模型因为采用了石油液化气做燃料，没有设置迷你的加煤机模型，上图看到的黑色煤块实际是外表染成黑色的硅胶块，坐在上面既舒服柔软又不会弄一身煤黑。）

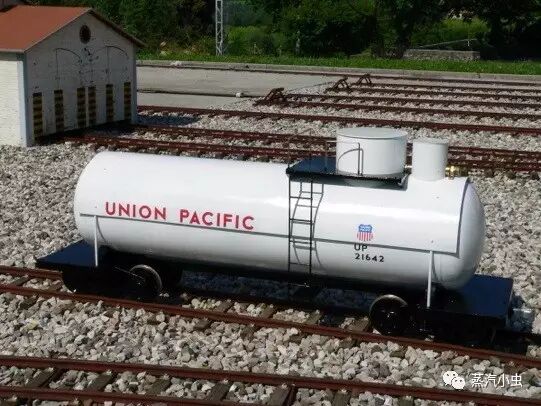

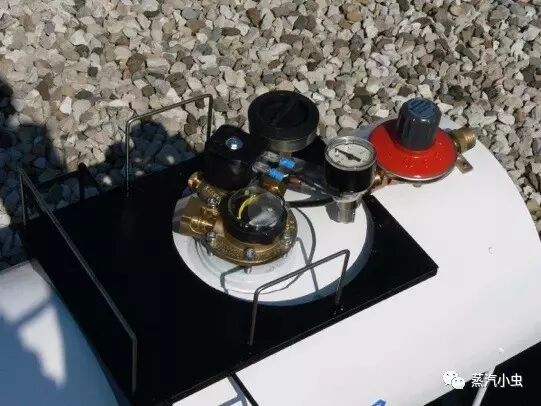

完成煤水车制作后，Alberto Celot先生打造了这个油罐车模型，拖在他的大男孩蒸汽机车后面，作用嘛，肯定是要当石油液化气的储存罐咯，这个油罐车有一条燃气软管将气体燃料送入锅炉火箱中。（玩家们注意这个玩法要自己设计制作液化气罐，一定要注意安全，气罐要加限压阀这种基本常识要知道，否则就是作大死）

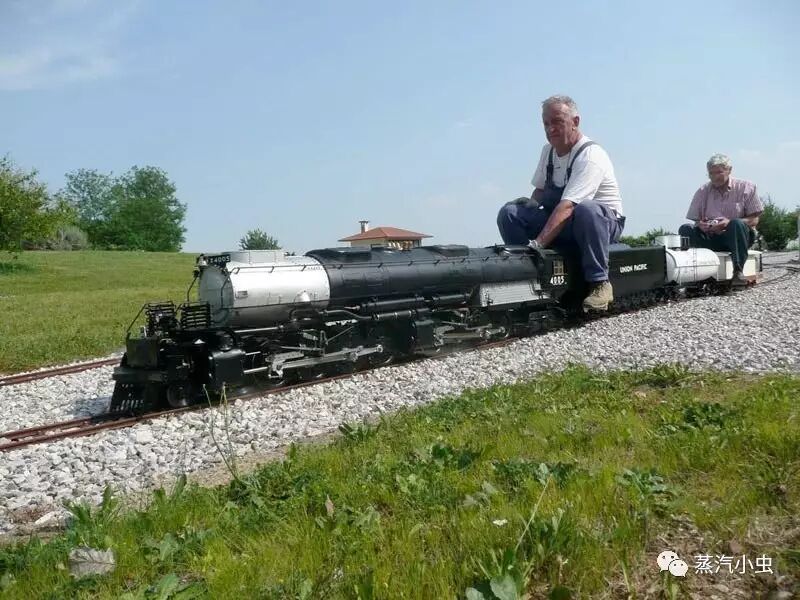

全方位就绪，上轨道，开炉！！！

Alberto Celot先生的这台车实在太长太重了，光把车头引入轨道就大费周章，因为大男孩的车头是铰接的，搬运时候如果离轨搬运，就必须保证前组底盘不能在铰接点转动过大角度，否则就可能损坏机车，因为没有准备入轨用的小火车轨道引导架，离轨搬运到测试轨道可是好几个壮汉小心翼翼的搬上去的。

蒸汽小虫在此给出该大男孩蒸汽动力机车模型的主要参数。

模型主要参数总结

比例：1：11.3

轨距： Gauge 5（127mm）

动轮直径：153 mm

气缸参数：

气缸材料不锈钢（青铜活塞外套氟胶圈）

孔径50mm，活塞行程72mm

安装有排水阀和排水阀控制系统

锅炉参数：

材料不锈钢（钨极氩弧焊焊接）

水压测试压力45公斤持续保持24小时

工作压力6公斤

过热管为不锈钢管

水容量约27L

燃料为液化石油气

蒸汽输出采用旋转式控制阀

注水系统有2个注水器，一套蒸汽驱动压水泵，一套电动泵系统（电动泵隐藏在煤水车中）

车头制动系统：2套风缸系统对八个驱动轮进行制动，压缩空气来自微型蒸汽空压机和微型电动泵

变向系统：全部采用原车图纸设计方案（高压空气驱动变向机构）

润滑油路系统：4套蒸汽气缸油箱，2套其他机械部件的润滑油箱

电路系统：采用涡轮式蒸汽发电机，由蒸汽发电供电（直流电压12V）

鸣笛系统：4个蒸汽汽笛（隐藏在车头前方位置）

车头总长2350mm（不包括煤水车），总重大约320公斤

煤水车参数：

储水量50L

制动共有7个风缸

内藏有电动泵系统

煤水车总长1270mm，重量约100公斤

按照制作者给出的参数，该蒸汽动力大男孩模型车头+煤水车就有3.62米长，重达420公斤，蒸汽小虫对这位来自意大利的Alberto Celot先生深表佩服。

蒸汽小虫推荐的G5比例大男孩DIY篇到此结束，对大男孩蒸汽机车的模型制作意犹未尽的朋友们，小虫还有个Gauge 7.5，189mm轨距大男孩机车的制作栗子，待时机成熟就会在本公众号发布，非常精彩，希望诸位DIY玩家积极分享此公众号文章，积极推荐关注此公众号。

（此外蒸汽小虫有从国外购买的完整大男孩蒸汽机车的图纸，想挑战此难度又确定不是脑袋一时发热的DIY玩家可以找小虫购买）
