蒸汽小火车的迷你阀门制作

2017-10-10 22:52| 发布者: admin| 查看: 1| 评论: 0|原作者: 蒸汽小虫|来自: 蒸汽小虫微信公众号

摘要: 我们都是细节控,迷你阀门DIY!

制作蒸汽动力小火车模型时候,锅炉需要非常多的迷你配件,诸如压力表,水位计,各种阀门,各种管道接头,锅炉注水器等等,这些微型配件既要表现细节形状,又要一丝不差的保证使用功能,真的是个非常精细的活儿!



今天蒸汽小虫带给大家超级迷你无敌微型小阀门的DIY制作说明,至于其他微型部件,留给以后的文章做探讨。

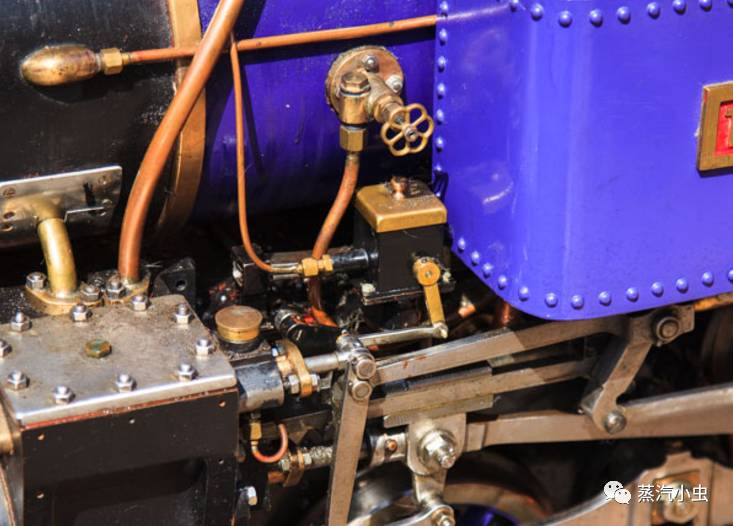

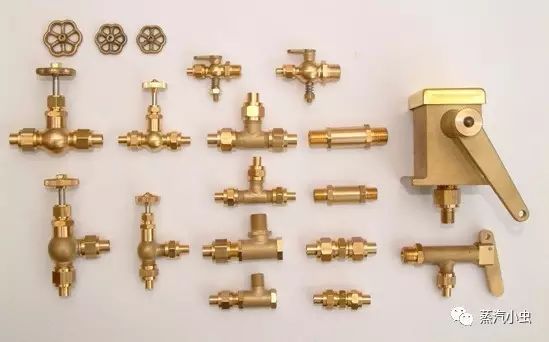

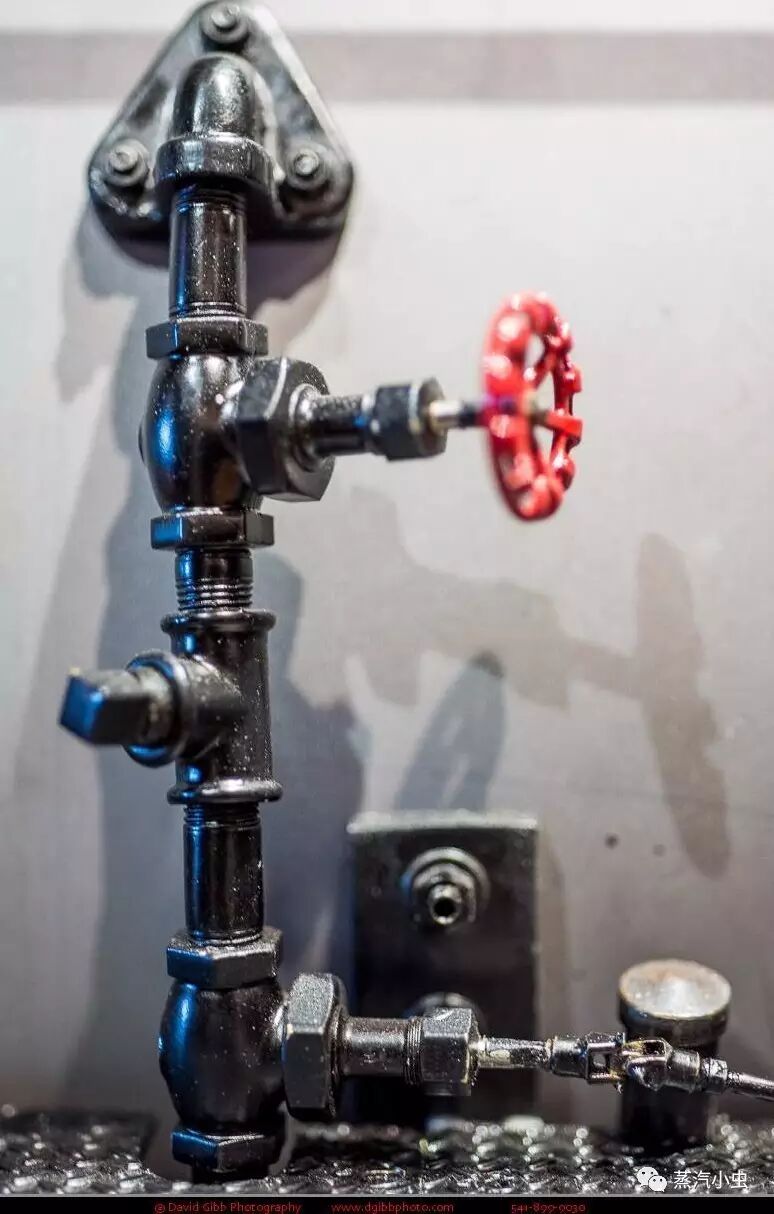

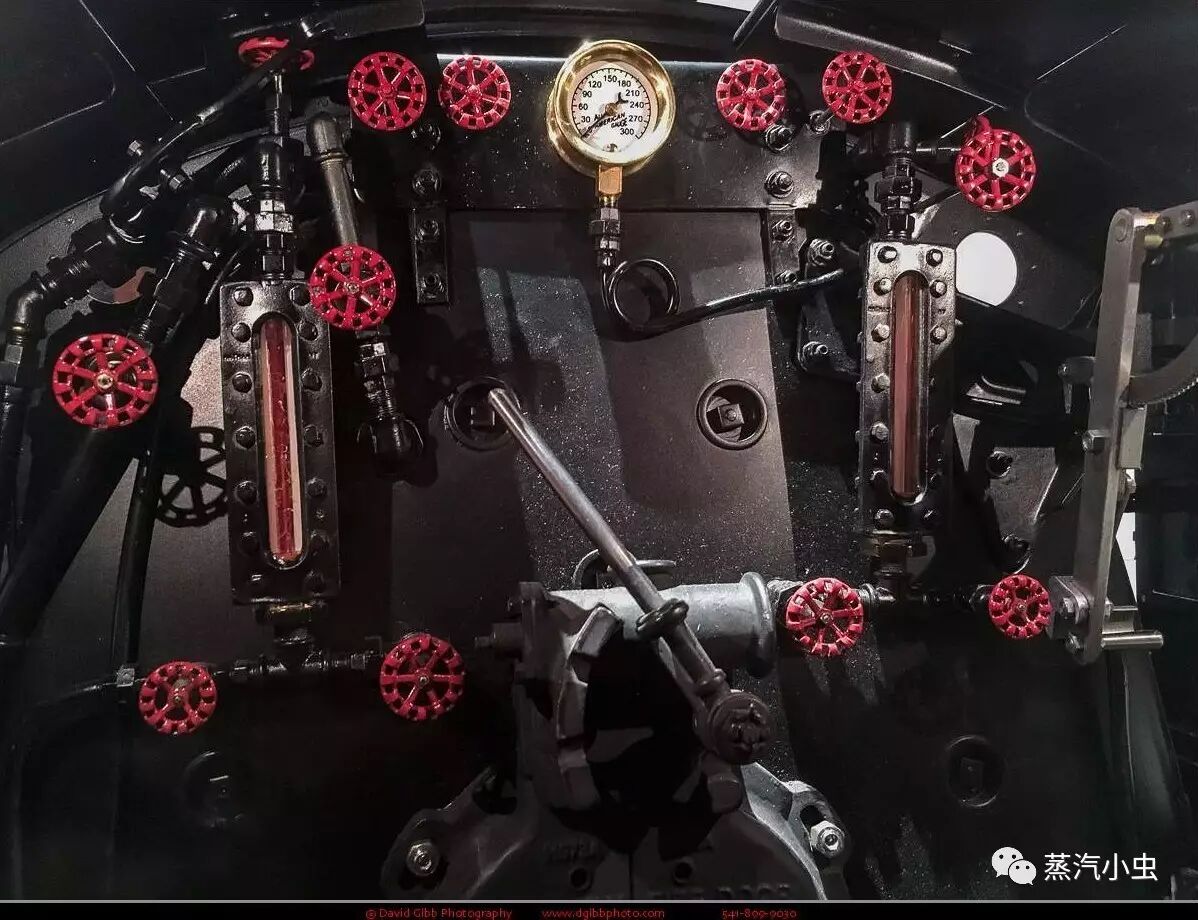

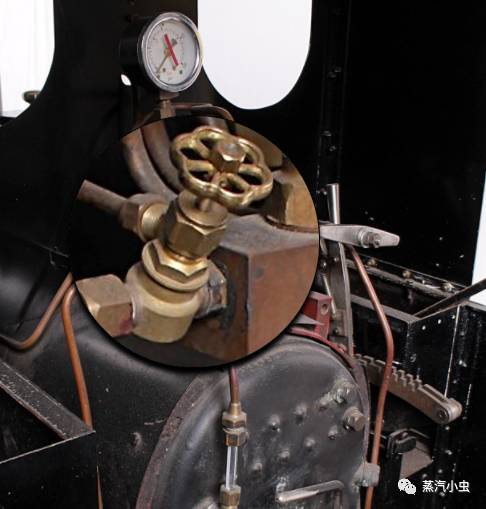

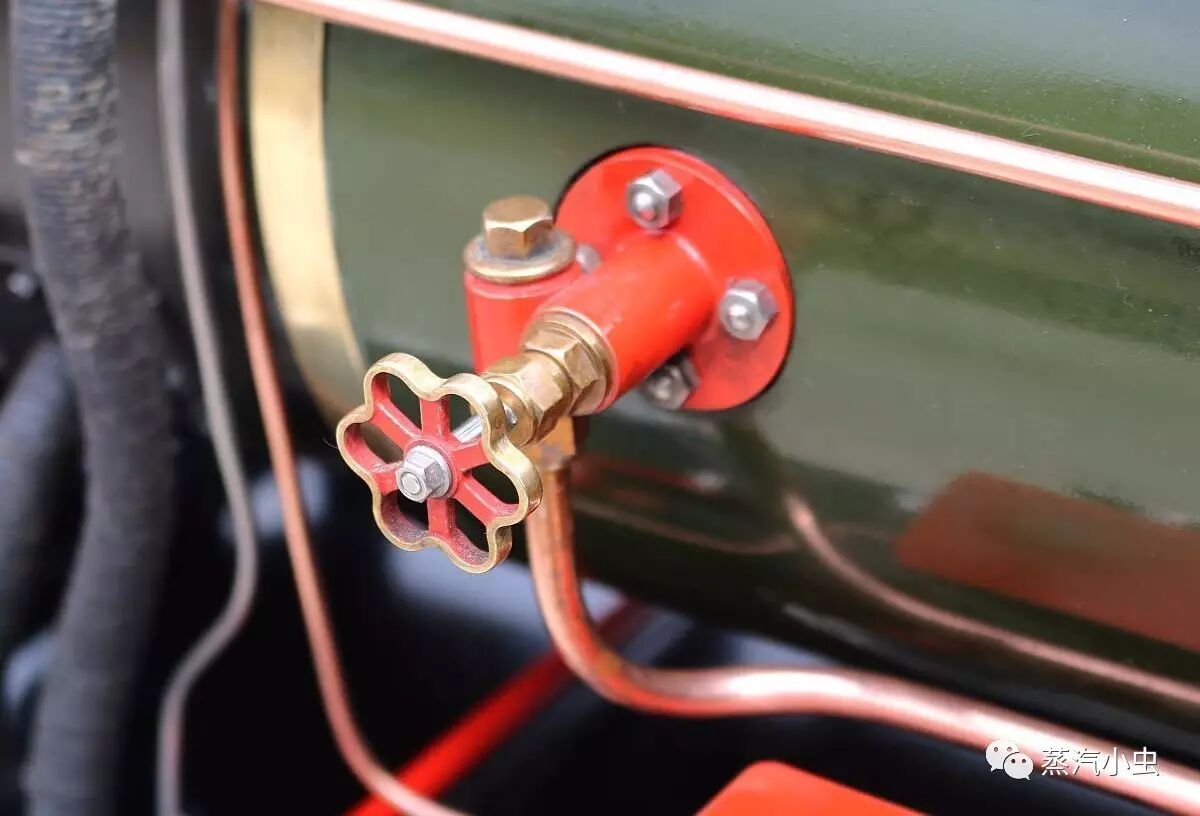

高品质的迷你阀门都是以精美的细节,靠谱的使用性能取胜,在制作蒸汽动力小火车模型时候,无论做的是古典车型还是近现代款车型,每个细节的完美才能做出一台优秀的作品。如下的几张图可以看出作者在迷你阀门这个细节上的用心之处,模型达到的效果神乎其神:



这些阀门不是装饰!是实实在在能发挥功能的微型阀门!怎么DIY制作出来呢?

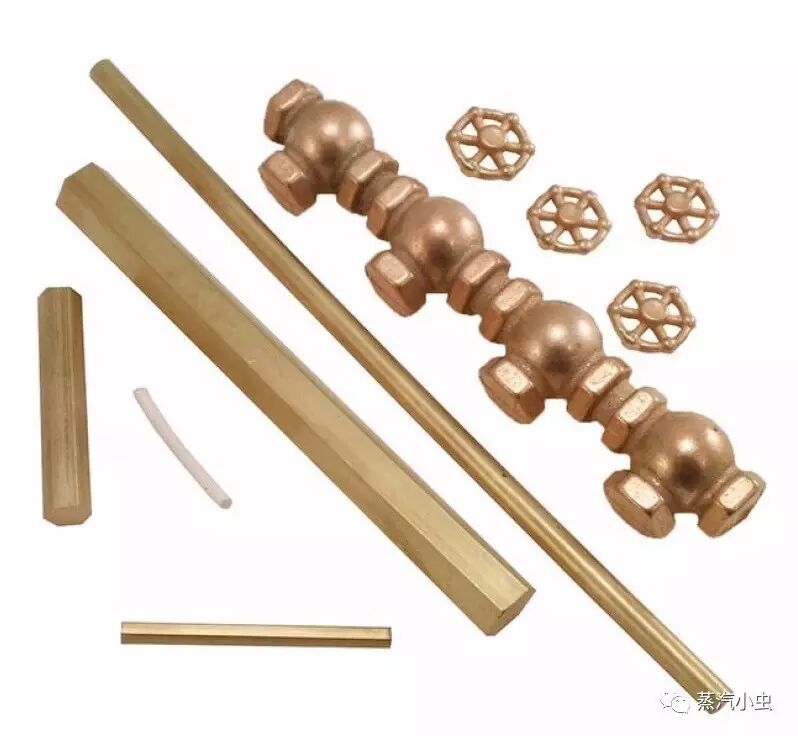

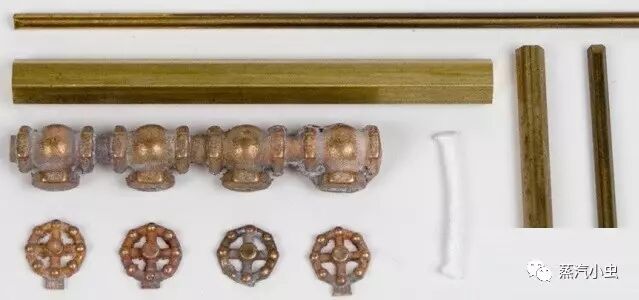

给大家一些线索:先铸造毛坯件出来(见上图,关键的铸造是手轮,阀门主体还是可以通过六角棒材的钎焊组合得到的),铸造一般采用首饰铸造的方法,当然又是做蜡模咯,可以用硅胶模具来翻模制作蜡模,然后石膏包裹蜡模,用铜合金进行铸造(石膏模在800度以上时候就特别容易开裂了,一般不能用来铸造诸如不锈钢一样的高熔点金属)。

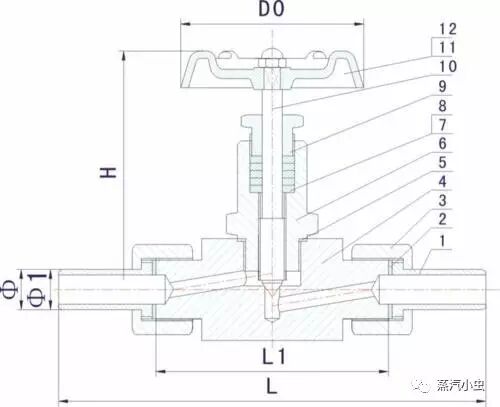

然后根据传统针型阀的结构,在毛坯件上面打孔,攻丝,制作一个超级迷你的针型阀,基本结构见下图:


为了制作这个迷你机械结构,你可能需要钟表车床一个级别的工具(是钟表车床,不是仪表车床噢),还需要一双明亮的,明察秋毫的眼睛。

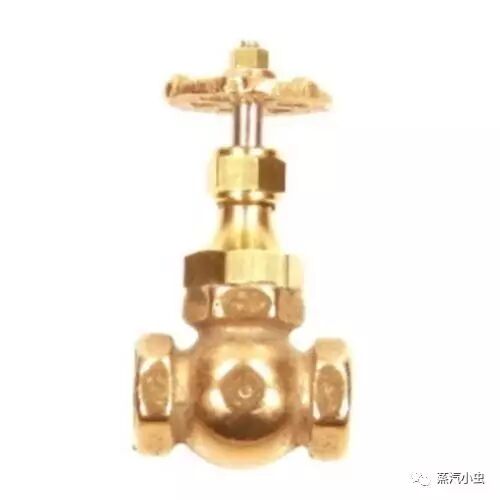

这个小东西国外确实有卖,价格嘛,在200-300软妹币之间,玩家可以算算成本和DIY的乐趣再做决定(总之这个东西因为没有工业量产件,个人觉得售价比等重量的银都贵,有木有)。


如果玩家可以用六角棒材直接做成阀门的主体(可能需要钎焊),比较精美好看的手轮也是可以用机床做出来的,看玩家的手艺如何了。此外,阀门的手轮除了首饰铸造的方法来制作,也可以用压铸方法,就是制作金属徽章常用的工艺(玩家想试试的可以去一探究竟)。

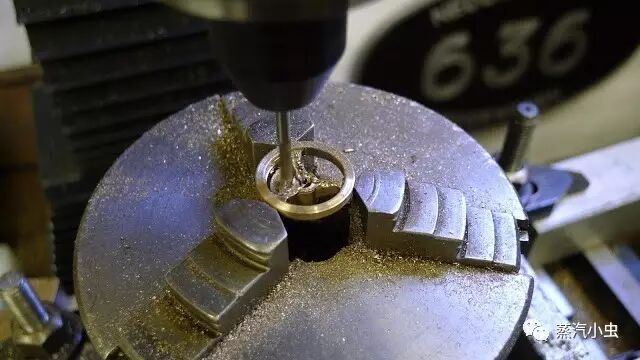

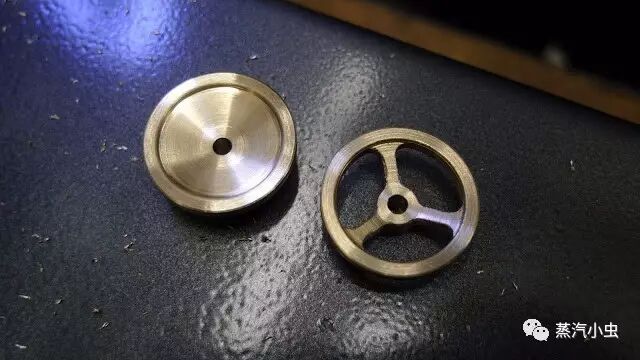

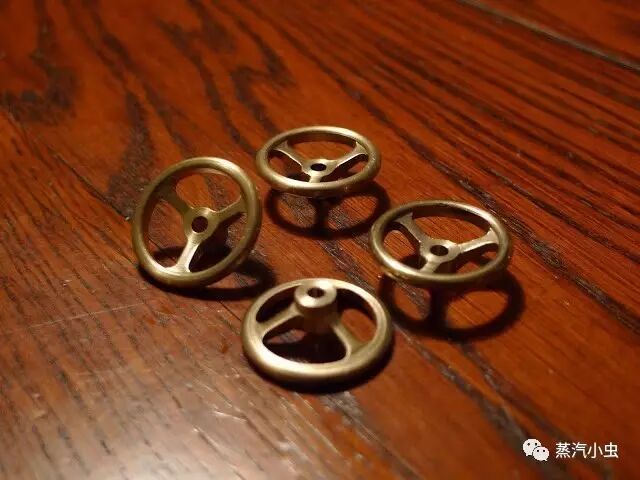

如下是通过机床加工方法制作的手轮,也非常漂亮。

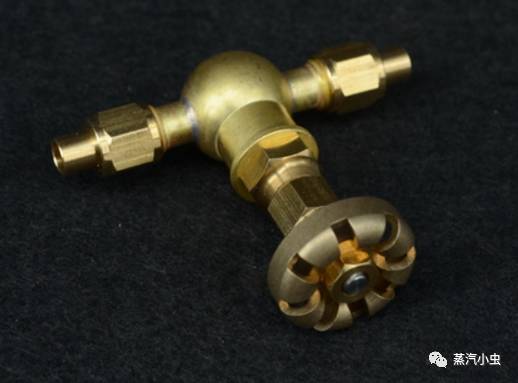

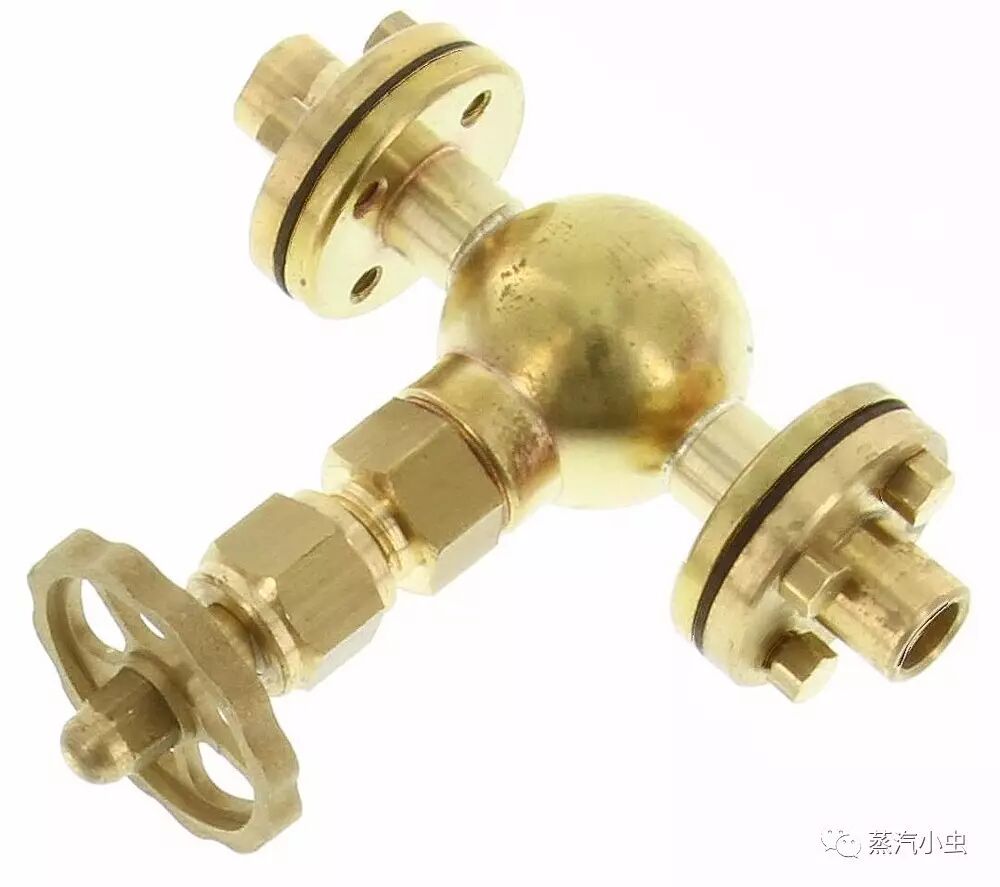

下图是几款制作比较精美的迷你小阀门商品(国外售卖)。



蒸汽小虫把该说的都说了,剩下的靠玩家的技术了,不要再拿那些丑爆了的小零件来凑合了,真的很扎眼。


如果哪位玩家用模具批量制作了一大批精致优美迷你可爱漂亮大方的模型用金属针型阀或者阀门部件(主要是手轮哟),可以跟蒸汽小虫打个招呼,价格合理的话,可以在本公众号嘚瑟一下。


说真的,蒸汽小虫要批量做一些,需要的请举手!


呼哈哈,欢迎关注蒸汽小虫的文章,这里都是原创,希望大家的技术得到进步哟!
