Shay型(谢式)蒸汽机车的往事与蒸汽动力模型

2017-10-10 22:49| 发布者: admin| 查看: 1| 评论: 0|原作者: 蒸汽小虫|来自: 原创

摘要: 讲述谢式蒸汽动力小火车模型的故事

今天蒸汽小虫将简要的介绍谢式蒸汽机车的历史和特点,以及制作谢式蒸汽动力机车模型的玩家视频。蒸汽小虫将在以后的文章中推出更多与该车型细节有关的文章。



谢式(Shay)蒸汽机车曾经是一款非常有影响力的直立式气缸机车,最初设计诞生于1870年代的美国,总计生产了约2770台,其发明者Ephraim Shay (1839–1916)并不是专业的机械设计师,而是一个林业伐木场的老板,他为了解决森林铁路崎岖且弯道较多的特点设计了该机车,使得自己林场的木材运输得到保障。其后,他的设计专利被多家公司购买并经过改进,生产了诸多型号的谢式蒸汽机车。



谢式蒸汽机车的基本动力机构模仿轮船的动力结构,通过气缸-曲轴-万向传动轴-齿轮的关系将动力传送向动轮。

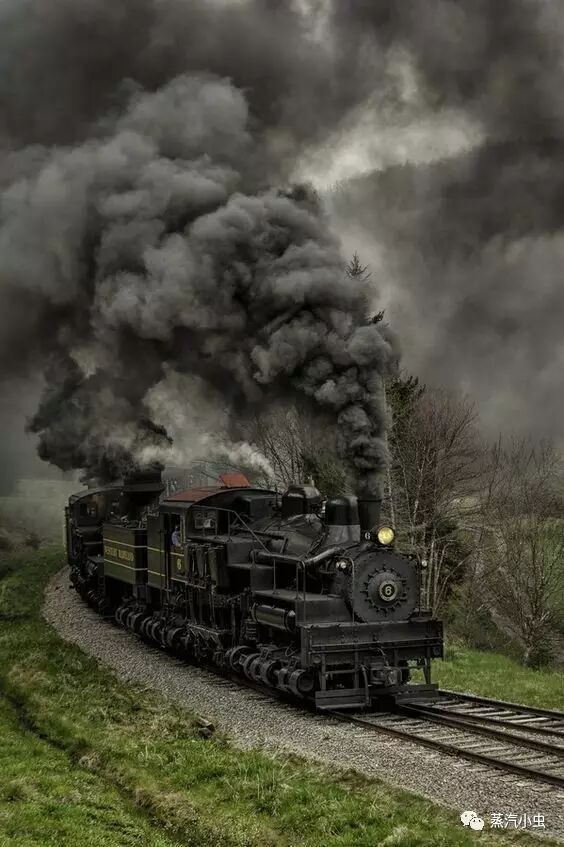

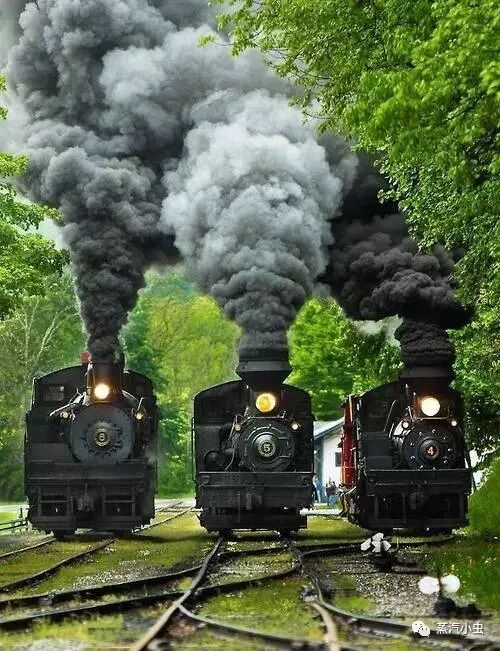

如下是蒸汽谢式蒸汽机车开动的精彩剪影:




看完谢式蒸汽机车呼呼的跑起来,浓烟滚滚的赶脚很不环保呀,有木有?

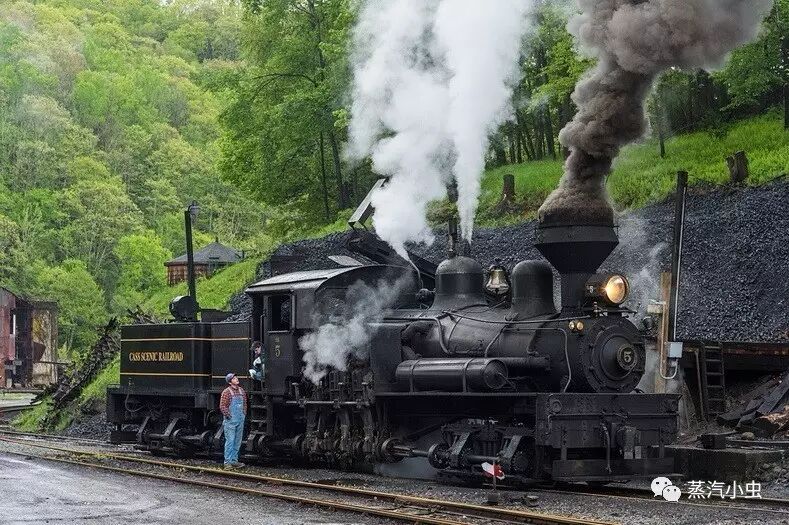

谢式蒸汽机车有多个车型,并由美国出口到世界各地,现在全球大约有118台存世,中国台湾的阿里山森林铁路有一台双缸谢式机车。经过岁月的洗礼,谢式蒸汽机车仍然是美国铁路文化的一个独特作品。

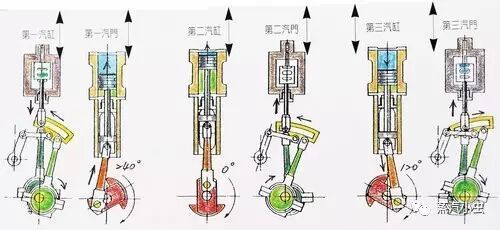

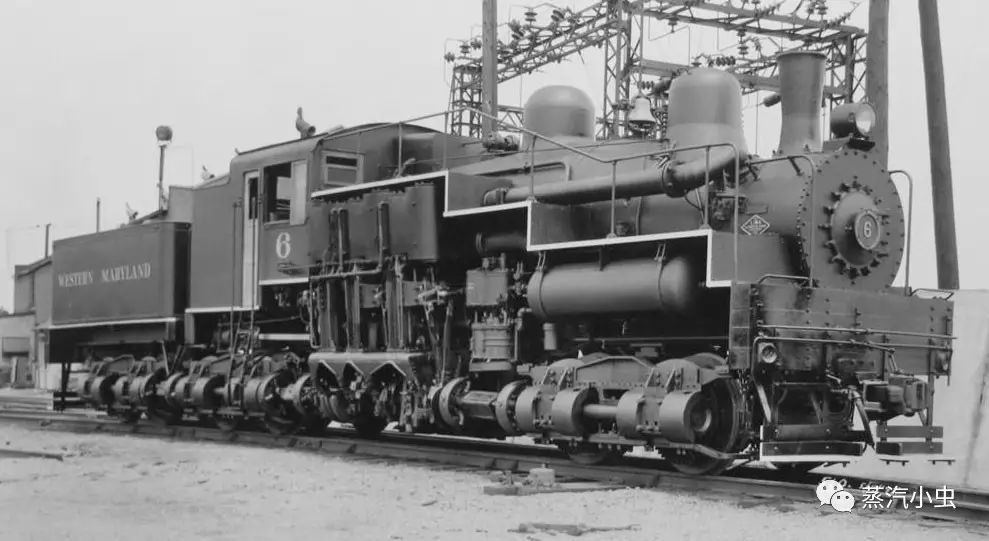

上图为三缸谢式机车的气缸及其连杆机构运行构造。



将谢式蒸汽机车打造为蒸汽动力版的模型,在美国已经有很多的尝试,台湾的林松雄先生也成功地手工制作过一台127mm轨距谢式蒸汽动力机车。该车模型的难点在于处理动力部分的耦合,尤其是该车复杂的曲轴,对于众多玩家的DIY手艺仍然是可望不可及的。

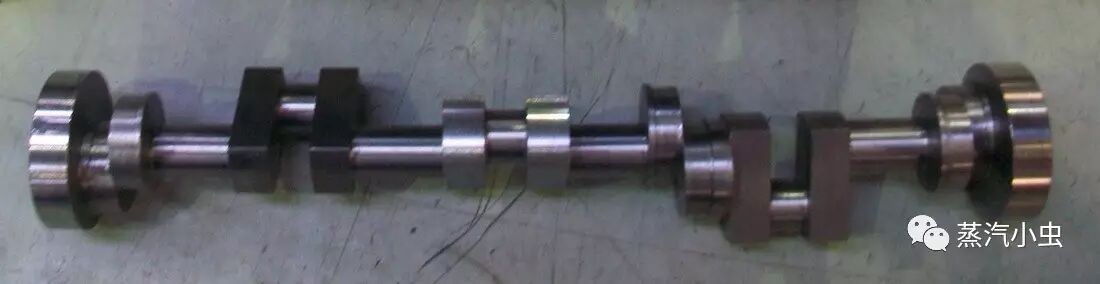

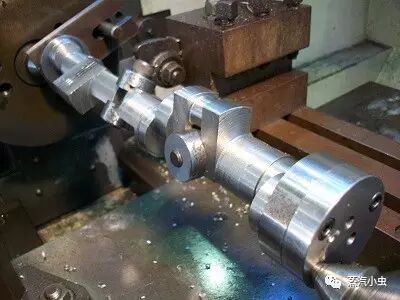

下图是谢式蒸汽机车模型用的曲轴(三气缸谢式机车用曲轴,相位角120度):


这根模型用曲轴是靠手动车床一点点加工出来的,共九个偏心道次,而且每个道次都有较高的精度要求,足见手工制作的加工难度。

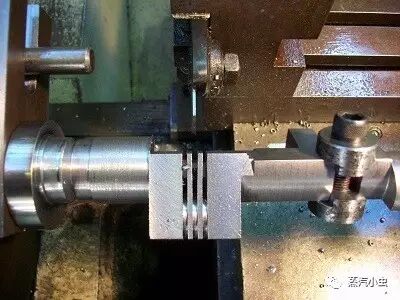

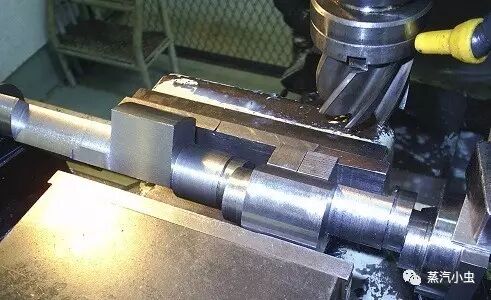

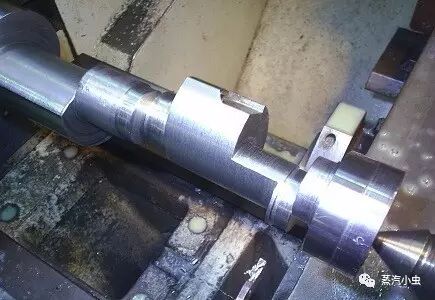

上图所示一台三缸189mm轨距Shay型蒸汽动力小火车模型的曲轴手工DIY过程(总长约300mm)。
